Как правильно поменять штекер на интернет-кабеле: пошаговая инструкция

Штекер интернет-кабеля — это важная деталь, которая обеспечивает подключение к интернету. Однако со временем штекер может износиться или сломаться. Вместо того, чтобы покупать новый кабель, вы можете сэкономить деньги и время, самостоятельно заменив штекер.

Замена штекера на интернет-кабеле может показаться сложной задачей, особенно если вы не имеете опыта в проведении подобных работ. Однако с помощью пошаговой инструкции от pc-help вы выполните эту задачу легко и без особых усилий.

Перед тем как приступить к замене штекера, убедитесь, что у вас есть все необходимые инструменты: жилет для потока горячего воздуха, отвертка, разделительный нож, пинцет, ножницы и жгут проволоки для подключения. Кроме того, удостоверьтесь, что у вас есть новый штекер для замены, который соответствует вашему интернет-кабелю.

Будьте осторожны и соблюдайте меры предосторожности при замене штекера. Перед началом работ убедитесь, что устройство отключено от электрической сети.

Поменять штекер на интернет-кабеле: пошаговая инструкция [помощь pc-help]

Если у вас возникла необходимость поменять штекер на интернет-кабеле, мы предлагаем вам пошаговую инструкцию, которая поможет вам справиться с этой задачей. Пожалуйста, следуйте инструкциям внимательно.

1. Первым шагом необходимо подготовить необходимые инструменты: новый штекер, отвертку, ножницы и прижимной инструмент (кримпер).
2. Отрежьте около 2-3 сантиметров изоляции с определенного конца кабеля. Будьте осторожны, чтобы не повредить жилы.
3. Разъясните конструкцию провода: внутри кабеля должны быть провода разных цветов, которые соответствуют стандарту T568А или T568В. Вам нужно определить, какой стандарт используется в вашей сети.
4. Расположите провода в нужной последовательности и подрежьте их по длине. Обычно последовательность цветов такая: белый-оранжевый, оранжевый, белый-зеленый, синий, белый-синий, зеленый, белый-коричневый, коричневый.
5. Положите провода внутрь нового штекера, удостоверьтесь, что каждый провод достаточно глубоко входит в штекер. Удерживайте кабель рукой, чтобы все провода оставались на своих местах.
6. Используйте прижимной инструмент (кримпер), чтобы прижать штекер к кабелю. Обратите внимание, что разъемы штекера должны плотно прижаться к проводам.
7. Проверьте подключение. Убедитесь, что все провода правильно подключены и никакой изоляции не выглядывает из штекера.
8. Теперь у вас готовый интернет-кабель с новым штекером. Подсоедините его к соответствующим портам на вашем оборудовании и наслаждайтесь быстрым и надежным подключением к Интернету.

В случае возникновения сложностей или неуверенности в своих навыках, лучше обратиться к специалистам, чтобы избежать повреждения кабеля или оборудования. Удачи!

Подготовка к замене штекера на интернет-кабеле:

Перед тем, как приступить к замене штекера на интернет-кабеле, необходимо выполнить следующие шаги подготовки:

1. Отключите устройства от интернета: Перед началом работ убедитесь, что все устройства, подключенные к интернету через данный кабель, отключены. Это поможет избежать возможных неприятностей и повреждений оборудования.
2. Завершите все скачивания и активные процессы: Перед отключением кабеля убедитесь, что на компьютере или других устройствах нет активных загрузок и работающих процессов, которые могут быть прерваны отключением интернета. Завершите все активные задачи.
3. Подготовьте необходимые инструменты: Для замены штекера на кабеле вам понадобятся следующие инструменты: монтажный нож или кусачки, припой, паяльная станция или паяльник, термоусадочные трубки, изоляционная лента.
4. Проверьте состояние кабеля: Осмотрите кабель, на котором нужно заменить штекер, на наличие повреждений. Если кабель имеет видимые дефекты, такие как порезы, перетирания или трещины, то лучше заменить его полностью, а не только штекер.
5. Изолируйте рабочую область: Перед началом работ убедитесь, что рабочая область чиста от посторонних предметов и материалов. Поставьте на стол или другую ровную поверхность плотную подложку, чтобы не повредить поверхность при пайке.

Шаги по замене штекера на интернет-кабеле:

1. Подготовьте необходимые инструменты: новый штекер, кабель, ножницы и при необходимости специальный инструмент для снятия оболочки кабеля.

2. Если кабель имеет внешнюю защитную оболочку, пользуйтесь ножницами или специальным инструментом для разрезания ее. Будьте осторожны, чтобы не повредить провода внутри.

3. Отсечите небольшую часть оболочки, чтобы освободить провода внутри, оставив достаточную длину для последующего подключения к новому штекеру.

4. Осмотрите провода и разделите их на отдельные цветные пары. Обычно провода разделены на четыре пары: голубую, оранжевую, зеленую и коричневую.

5. Проследуйте по инструкции к новому штекеру, чтобы правильно накрутить провода на соответствующие контакты. Обычно штекеры имеют цветовую кодировку проводов для удобства подключения.

6. Будьте внимательны и аккуратны при накручивании проводов на штекер, чтобы избежать их перегибания или перекоса.

7. После закручивания всех проводов, закрепите их внутри штекера с помощью механизма крепления или обжимкой, если она предусмотрена.

8. Проверьте правильность подключения проводов и обеспечьте надежный контакт.



9. Завершите установку, закрепив новый штекер на кабеле и проверив его работу.

Проверка соединения после замены штекера на интернет-кабеле:

После замены штекера на интернет-кабеле необходимо проверить соединение, чтобы убедиться, что все работает корректно.

Вот несколько важных шагов, которые нужно выполнить для проверки соединения:

1. Убедитесь, что новый штекер правильно подключен к интернет-кабелю. Проверьте, что провода подключены к соответствующим контактам и надежно закреплены.
2. Вставьте другой конец интернет-кабеля в соответствующий порт на сетевом устройстве, например, в LAN-порт роутера или сетевую карту компьютера.
3. Убедитесь, что все сетевые устройства, такие как роутеры или коммутаторы, включены и работают корректно. Проверьте, что индикаторы связи на устройствах горят или мигают, указывая на установленное соединение.
4. Проверьте наличие сигнала интернета на своем устройстве. Для этого откройте веб-браузер и попробуйте открыть несколько веб-страниц. Если страницы загружаются без проблем, значит, соединение работает.
5. Для более точной проверки соединения можно воспользоваться инструментом «Ping». Откройте командную строку (на Windows — нажмите Win + R, введите «cmd» и нажмите Enter) и введите команду «ping www.google.com» (без кавычек). Если получите успешные ответы, значит, интернет-соединение функционирует без проблем.

Если после проведения всех проверок вы все равно обнаружите проблемы с соединением, возможно, что была допущена ошибка при замене штекера на интернет-кабеле. В таком случае рекомендуется еще раз тщательно проверить проводку и подключение, либо обратиться за помощью к специалистам.

Возможные проблемы при замене штекера на интернет-кабеле:

При замене штекера на интернет-кабеле могут возникнуть определенные проблемы, с которыми следует быть готовым столкнуться. Рассмотрим некоторые из них:

• Неправильное подключение проводов. При замене штекера необходимо убедиться, что провода подключены в правильном порядке. В случае неправильного подключения, интернет не будет работать или сигнал будет нестабильным.
• Повреждение кабеля. Во время процесса замены штекера можно нанести повреждения на кабель, например, случайно обрезать проводник. Это может привести к полной неработоспособности кабеля.
• Неправильное закрепление штекера. Если новый штекер не будет прочно закреплен на кабеле, он может легко оторваться или ослабнуть со временем. Это может вызвать проблемы со стабильностью интернет-соединения.
• Неподходящий штекер. Если выбрать неподходящий штекер для замены, он может не подойти по размеру или не соответствовать требуемым характеристикам. Это также может привести к проблемам с интернет-соединением.
• Отсутствие необходимых инструментов. Для замены штекера на интернет-кабеле может потребоваться использование специальных инструментов, таких как отвертка, пинцет, кримпер и т.д. Если у вас нет необходимых инструментов, это может создать проблемы при выполнении процедуры.

Важно помнить, что замена штекера на интернет-кабеле требует определенных навыков и знаний. Если у вас нет уверенности в своих способностях, лучше обратиться к специалисту или воспользоваться услугами профессиональных сервисных центров.

У нас на сайте вы найдете советы для мобильных телефонов, которые позволят вам решить множество проблем с сотовыми телефонами

9 Replies to “Ремонт разъема RJ45 своими руками”

Простейший ремонт RJ45 — папы при помощи куска 7-8 см пружинистой проволоки о,3-1мм, изоленты ПХВ, пасатижей.
1. Сгибаем пополам проволоку,

2. 7-10 мм ОТ СРЕДИНЫ (язычок пружины) отгибаем на угол 20-30 градусов относительно начального положения-получим пружинку НАОБОРОТ РОДНОЙ,

3. Оставшуюся часть согнутой проволки 2-3 см закрепляем крепко изолентой к разъему и кабелю так, чтобы новая пружинка входила после надавливания на нее пальцем в свое место в гнезде. Перед установкой в гнездо пружинка нормально не дает входить разъему в свое место, поэтому при установке на нее нужно надавить пальцем.

4. Сигнал о том,что кабель не подключен исчезнет.
Успешной работы Вам с пользой для других в Интернете!

ВАРИАНТ БОЛЕЕ СЛОЖНОГО РЕМОНТА RJ45 под именем
« ПОСЛЕ РЕМОНТА RJ45 КАК НОВЫЙ»

Примечание для производителей этих непрочных фиксаторов разъемов RJ45 :
ФИКСАТОР можно изготовлять и крепить на разъем по схожей технологии ИЗ УПРУГОГО МЕТАЛЛА!
Успешной работы Вам с пользой для других в Интернете!

Идея прикольная. Но в свою бытность имею запас коннекторов, лежат с времен подработки системным админом.

Новый коннектор в магазине стоит копейки .С помощью тонкой отвертки перепаковать кабель и без всяких обжимных щипцов дело 5 мин. А искать эти зажимы и потом городить город…) того не стоит

Переобжать не всегда возможно. Бывают коннекторы залитые внутри полимером у фиксатора кабеля (смотри фабричные патчкорды). Вот для этих случаев способ подойдёт на 100%. Спасибо автору заметки. Возму на вооружение. ))

Да ну нафиг! Обрезать этот залитый коннектор, и переобжать. Всяко надежнее и долговечнее.

Понравилось решение автора. Сам я обычно переобжимал поломанный разъем, возможно, попробую воспользоваться этой изящной идеей, автору — респект!

прозрів. відкрилось 3 око. залік без варіантів. в такому випадку обжимали викруткою новий. але щоб таки

Как обжать сетевой кабель без обжимки

Далее берём и защёлкиваем общий фиксатор на коннекторе, чтобы жилы сетевого кабеля никуда не делись. После этого, берём тонкую отвёртку, и надавливаем на каждый контакт коннектора RJ45. Таким образом, будет проткнута изоляция жилы и обеспечено надёжное соединение коннектора с сетевым кабелем.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Причина 2

Если сетевой кабель не спрятан под гипсокартонную стену или плинтус, то его можно легко повредить, так как он не защищен. Повреждения могут быть и от стула, и от двери.

Когда в доме есть животные или маленькие дети, то они тоже могут разорвать интернет-провод. Это не только причинит неудобства, но и опасно для них, поэтому лучше прятать провода под плинтус или зашивать в стену.

Если провод все же разорван, то для восстановления необходимо отрезать поврежденный участок и соединить методом скрутки или с помощью соединителя RG-45..

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Причина 1

Обычно требуется прибегнуть к наращиванию витой пары, когда стационарный компьютер или ноутбук переносятся в самую дальнюю комнату квартиры.

В домах, выполненных из железобетонных конструкций, сигнал будет ослабевать, если компьютер переносить далеко от точки распространения интернета. Поэтому есть вероятность, что страницы в браузере будут открываться медленнее и периодически зависать.

ДЛЯ СПРАВКИ! Расстояние от роутера до ноутбука/компьютера можно уменьшить, если переставлять и сам маршрутизатор. Однако, наращивание кабеля все равно придется сделать, но уже того, который заводится с лестничной клетки в квартиру.

Схемы обжима интернет-кабеля

Прежде чем рассказать, на сайте строительного журнала samastroyka.ru , как обжать сетевой кабель без обжимки, нужно разобраться вот с чем. Во-первых, для обжима сетевого кабеля применяется две схемы — прямое и перекрёстное соединение.

Всего в сетевом кабеле находится восемь жил разных цветов, в некоторых случаях, может быть использовано всего четыре. Вот именно их и нужно определённым образом завести в коннектор, после чего обжать, хорошо зафиксировать в нем.

Не буду вдаваться в подробности, и разбирать каждую из существующих схем подключения интернет кабеля, скажу только вот что. В большинстве случаев, достаточно будет соединить интернет кабель по следующей схеме (слева направо):

Перед подключением коннектора RJ45, с сетевого кабеля нужно будет снять оплётку, примерно 3 см, и расправить проводники витых пар согласно вышеуказанной цветовой схеме.

Актуальный ассортимент сетевых коннекторов можно посмотреть на странице https://lan-art.ru/catalog/komponenty-sks/konnektory-skotchloki/ .

Ну а далее останется завести каждую из жил сетевого кабеля в коннектор, после чего обжать его без использования клещей.

Как обжать интернет — кабель без инструмента

Вы уже убедились, что обжим — это достаточно кропотливый и тщательный процесс? Инструмент призван сэкономить время и обеспечить достойное качество работ. Если нет никакой возможности достать или попросить инструмент, можно что-то придумать…

Качество не гарантируется, значительную часть «стеклях»нужно иметь про запас, так как с первой попытки обжать даже с инструментом не всегда выходит. На снимке ниже новая «стекляха»

Рекомендую использовать 4 жильный кабель, с ним будет легче. Как будем действовать? Нам нужно добиться того, чтобы острые контакты внутри разъема пробили изоляцию провода, впились в него и обрели контакт с медным проводом в трех точках:

Клещи продавливают контакты вглубь где-то на миллиметр- полтора:

Для ровной обрезки проводков можно подобрать острые бокорезы с длинной кромкой, чтобы проводки откусить ровно и все разом. Нужно еще придумать некую приспособу, которой можно было бы правильно продавить нужные контакты.

Это может быть игла или тонкий стальной пинцет. Разъем со вставленными проводами должен быть надежно и неподвижно закреплен — например в небольших тисочках. В последнюю очередь то место на разъеме, где начинается серая изоляция продавливаем отверткой, чтобы кабель не выскочил. Придется повозиться…

Для комфортной работы рекомендуется иметь очки-лупу, так как контакты RJ-45 миниатюрные. При коротком резком нажиме они могут сломаться, погнутся если не правильно направить усилие. Совсем без инструментов как видно, не обойтись… Но,теоретически все может получится, если делать все не спеша, пусть и не с первой попытки! Удачи!

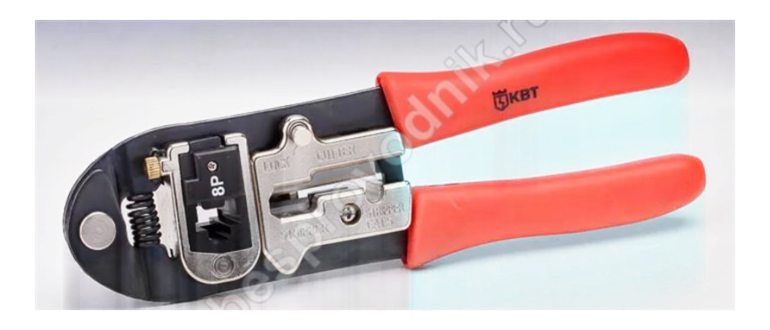

Необходимые инструменты

Выясняя, как правильно обжать сетевой кабель (Lan), вы прежде всего обнаружите, что требуется специальный инструмент – кримпер. Он специально создан для того, чтобы не повредить коннектор, делая обжим кабеля интернет (как обжать провод с его помощью расскажем ниже).

Также запаситесь ножницами и острым лезвием. Это может быть канцелярский или перочинный нож, подойдет и кухонный.

Обжать интернет-кабель в домашних условиях своими руками можно с помощью отвертки или плоскогубцев, но сделать это сложно. Легко повредить витую пару или разъем, трудно правильно направить жилы и вставить их правильно.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.
