Как превратить матрицу ноутбука в монитор: подробная инструкция

Многие из нас имеют старый ноутбук, который больше не используется из-за различных проблем с железом или программным обеспечением. Однако, что если я скажу вам, что матрица ноутбука может быть превращена в полноценный монитор?

Да, вы не ослышались! С помощью нескольких простых шагов и немного технической смекалки вы сможете использовать матрицу ноутбука как отдельный дисплей для вашего компьютера или даже подключить его к другим устройствам.

Однако, прежде чем начать, убедитесь, что вы обладаете базовыми знаниями в области электроники и имеете необходимые инструменты. Если вы уверены в своих способностях, то давайте начнем процесс преобразования матрицы ноутбука в полноценный монитор!

Подготовка к процессу

Если вы задумали сделать монитор из ноутбука, вам понадобится следующее оборудование и материалы:

• Выкинутый или неработающий ноутбук
• Внешнее питание для матрицы
• Контроллер для матрицы
• Кабель для подключения контроллера к матрице
• Инструменты для разборки ноутбука
• Рамка для фиксации матрицы
• Дополнительные кабели и разъемы (при необходимости)

Перед тем как начать, важно убедиться, что выбранный ноутбук соответствует вашим желаемым характеристикам и требованиям для монитора. Также, убедитесь, что у вас есть все необходимые инструменты и материалы перед началом самого процесса.

Демонтаж матрицы ноутбука

Для того чтобы превратить матрицу ноутбука в монитор, необходимо провести демонтаж дисплея. Ниже приведены шаги, которые позволят вам выполнить эту задачу:

1. Первым шагом необходимо выключить ноутбук и отключить его от источника питания. Это очень важно, чтобы предотвратить возможные повреждения и получение удара электричеством.
2. Затем необходимо открыть ноутбук и разместить его на ровной поверхности. Проверьте, чтобы дисплей был полностью развернут и фиксировался в открытом положении.
3. После этого нужно проверить, каким образом дисплей закреплен к корпусу ноутбука. Он может быть закреплен с помощью винтов, скрытых под пластиковыми заглушками или выпуклостями на рамке дисплея. Следует удалить эти винты или заглушки, чтобы освободить дисплей.
4. Как только все винты удалены, можно начать аккуратно отсоединять шлейфы, соединяющие матрицу с материнской платой ноутбука. Обычно это делается путем отсоединения разъемов шлейфов или разъемов-подшипников. Внимательно проведите эту операцию, чтобы не повредить шлейфы.
5. После отсоединения всех шлейфов можно аккуратно извлечь дисплей из корпуса ноутбука. Будьте внимательны, чтобы не повредить его при извлечении.

После выполнения всех этих шагов матрица ноутбука будет полностью демонтирована и готова к использованию в качестве монитора. Однако, для подключения данной матрицы к другому устройству (например, стационарному компьютеру), может понадобиться дополнительное оборудование и знание соединений. В случае возникновения сложностей рекомендуется обратиться за помощью к специалистам.

Подключение внешнего кабеля и питания

Если вы хотите превратить матрицу ноутбука в монитор, вам потребуется использовать внешний кабель и обеспечить питание для нового дисплея. В этом разделе мы расскажем, как это сделать.

Шаг 1: Подключите внешний кабель

Сначала необходимо подключить внешний кабель к вашему ноутбуку. Обычно для этого используется разъем HDMI или VGA. Убедитесь, что ваш ноутбук поддерживает выбранный тип подключения.

Подключите один конец кабеля к разъему на ноутбуке и другой конец к разъему на новом мониторе. Убедитесь, что кабель надежно зафиксирован в обоих разъемах.

Шаг 2: Подключите питание

Чтобы ваш новый монитор работал, вам необходимо обеспечить ему питание. У многих мониторов есть собственный блок питания, который поставляется в комплекте.

Подключите блок питания к разъему на мониторе и включите его в розетку. Убедитесь, что кабель питания надежно подключен и нет повреждений на проводах.

Шаг 3: Настройте параметры экрана

Теперь, когда монитор подключен и получает питание, вам нужно настроить параметры экрана в операционной системе ноутбука. Обычно это делается нажатием сочетания клавиш на клавиатуре.

Откройте настройки экрана и выберите новый монитор в списке доступных устройств. Установите нужное разрешение экрана и другие параметры, если это необходимо.

Шаг 4: Проверьте работу монитора

После настройки параметров экрана проверьте работу монитора. Воспроизведите видео или откройте другое изображение, чтобы убедиться, что изображение отображается на новом мониторе.

Если все работает должным образом, вы успешно превратили матрицу своего ноутбука в монитор с помощью внешнего кабеля и питания.

Настройка монитора и системы

Для того чтобы сделать монитор из ноутбука, вам понадобится выполнить несколько настроек как на уровне монитора, так и на уровне операционной системы. В этом разделе мы рассмотрим основные шаги, которые помогут вам успешно настроить монитор.

Шаг 1: Подключение ноутбука к монитору

Перед тем как начать настройку, необходимо физически подключить ноутбук к монитору при помощи специального кабеля. Проверьте, что кабель правильно подключен и надежно зафиксирован.

Шаг 2: Настройка монитора

Далее необходимо настроить монитор таким образом, чтобы он отображал изображение с вашего ноутбука. Для этого выполните следующие шаги:

1. Нажмите кнопку питания на мониторе, чтобы включить его.
2. Используйте кнопки управления на мониторе, чтобы открыть меню настроек.
3. Выберите источник сигнала в меню и укажите, что сигнал будет поступать с подключенного ноутбука.
4. Настройте разрешение и частоту обновления монитора в соответствии с требованиями вашего ноутбука.
5. Сохраните изменения и закройте меню настроек.

Шаг 3: Настройка операционной системы

Далее необходимо настроить операционную систему таким образом, чтобы она отправляла изображение на подключенный монитор. Вот что нужно сделать:

1. Настройте параметры дисплея в операционной системе, чтобы она распознала подключенный монитор.
2. Выберите нужное разрешение и ориентацию экрана в настройках дисплея.
3. Сохраните изменения и перезагрузите компьютер, чтобы применить новые настройки.

Заключение

После выполнения всех вышеуказанных шагов вы должны успешно настроить свой монитор и систему таким образом, чтобы использовать его в качестве основного дисплея для вашего ноутбука. Не забудьте проверить, что изображение отображается корректно и нет никаких проблем с цветами или разрешением экрана.

Интернет-помощник собрал в данном разделе публикации, чтобы помочь вам найти ответы на любые вопросы, связанные с сотовой связью и мобильными устройствами

Как соединить два ноутбука в один?

1. Включаем на ноутбуках Wi-Fi-модуль. .
2. В меню Пуск найдите строку «Компьютер» и нажмите правой кнопкой мыши, откройте «Свойства». .
3. Далее, зайдите в «Центр управления сетями и общим доступом» нажмите «Создать домашнюю группу», если она не создана.

Щелкните правой кнопкой мыши свободное место на рабочем столе, а затем нажмите пункт Разрешение экрана (снимок экрана для этого шага приведен ниже). 2. В раскрывающемся списке Несколько экранов выберите элемент Расширить эти экраны или Дублировать эти экраны.

) Разбирается ЖК телевизор, вытаскиваются все платы разбирается и снимается стекло (если оно разбито) «там многослойный пирог» реализовать может практически каждый.

Альтернативные варианты настройки через стороннее ПО

На MacOS и Windows превращать ноутбуки (и даже планшеты) в дополнительные мониторы, расширяющие рабочее пространство, способен софтверный инструмент «Air Display», выделяющийся на фоне конкурентов за счет низкого отклика из-за интеллектуального алгоритма динамического сжатия передаваемого контента, и подключению по Wi-Fi или Ethernet.

Не возникнет проблем и с настройкой – после загрузки дистрибутивов на компьютер и ноутбук (или на планшет) придется разобраться с регистрацией, оплатой лицензии (демонстрационный режим сильно ограничен) и инсталляцией драйверов. Как действовать дальше – подскажет встроенная инструкция.

В результате проделанных действий изображение появится там, где понадобится. В том числе и на компьютере, если процедуру повторить в ином порядке и скопировать ID и пароль уже с ноутбука.

Средствами системы

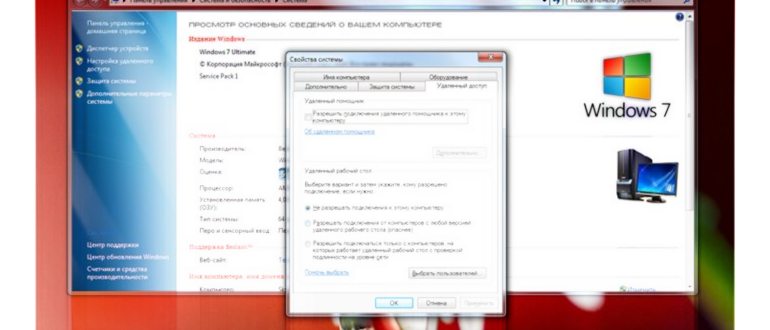

Увидеть на ноутбуке рабочий стол компьютера можно с помощью штатной программы «Удаленное подключение к рабочему столу», введя пароль администратора ПК или любого другого пользователя, которому разрешен удаленный доступ.

Удаленный доступ к рабочему столу другого компьютера не всегда удается получить с первой попытки. На работу RDP влияет множество факторов: версии установленных пакетов обновлений, настройки брандмауэра, настройки локальной сети и другое.

— с macOS High Sierra удаленное подключение к экрану осуществляется через окно «Общий доступ» системных настроек.

Общий доступ предоставляется при помощи технологии VNC, поэтому можно дать возможность доступа к экрану не только пользователям macOS в вашей сети, но и любым другим, использующим VNC-клиент и знающим заданный вами пароль. VNC-клиенты существуют как под linux, так и под Windows.

Превращаем экран старого ноута в полноценный монитор

Пришла она неожиданно быстро — 15 дней до Перми, в большой пенопластовой коробке.

Набор состоит из платы с драйвером LCD-матрицы, платы питания подсветки монитора с грозной надписью «DANGER! HIGH VOLTAGE», платки с кнопочками настройки и проводов. На сайте продавца есть подробное описание с картинками, что куда вставлять.

Заодно смотрю, на чем сделано это чудо — Realtek RTD2281 (в описании указаны два чипа RTD2261 -1680×1050 и RTD2281-1920×1080) — драйвер LCD матриц

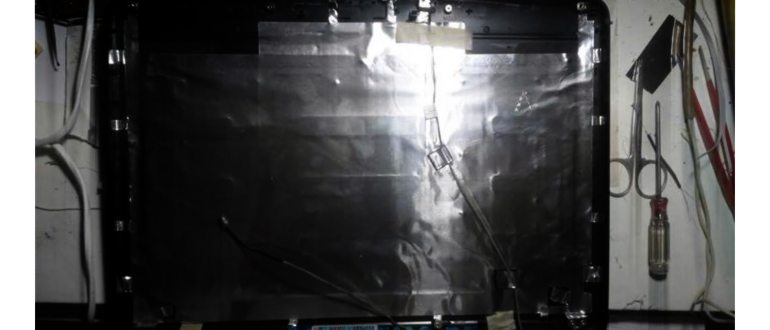

Блок питания у меня валялся со времен увлечения светодиодными лентами. 12В 3.2А — то что нужно. Размещаем все на задней крышке экрана ноутбука

Вот блок с кнопками меня озадачил. Ну какому «китайцу» вздумалось припаять разъем в сторону кнопок? Как его куда то монтировать?

Видимо придется перепаивать, если кнопки будут востребованы Прикручиваю блок питания и платки винтиками M3 с потайной головкой внутрь, гайкой наружу

Подключив VGA провод с моего «нового» ноутбука получаю отличную картинку.

Экранное меню имеет все необходимые настройки экрана — яркость, контрастность, цветовая температура, положение

При разрешении 1920×1080 картинка получается немного не пропорциональная. Ставлю в настройках рабочего стола родные 1680х1050 и картинка становится идеальной. Матрица у DELL лучше передает цвета, чем у ASUS N55S, на котором сейчас живу.

Вот тогда и посмотрим, справится ли UBUNTU или нужно будет ставить ARMBIAN, как советовали в комментариях к предыдущему обзору. А пока работаю на двух мониторах и очень этому рад.

Планирую купить +144 Добавить в избранное Обзор понравился +198 +364

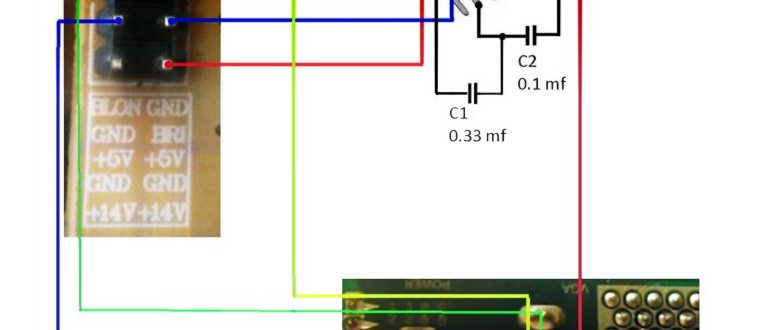

Подключение блока питания и инвертора монитора к скалеру.

Достаточно подключить: питание к скалеру, управление инвертором и яркостью накала ламп.

Нам потребуется 4 контакта: плюс, минус, контакт включения инвертора (ламп подсветки) и управление яростью ламп. На самом блоке питания это контакты:

BLON

— всё, что написано ON, — это и есть включение инвертора.
BRI
— управление яркостью, очень часто обозначается как
DIM
.
+14V
— понятно, что + питания, но не забываем, что у нас скалер на 12 — необходимо понизить, об этом далее.
GDN
— минус (земля).

Незабываем, что питания в 14 вольт много для скалера, рекомендую поставить стабилизатор напряжения на 12 вольт (например, L МС 7812

) в разрез питания (можно любой другой на 12 вольт, соответственно с его схемой подключения). В моём случае схема подключения стабилизатора такая:

MacOS

С релизом MacOS Lion (10.7.5) в настройках появился отдельный пункт – «Общий доступ». В качестве инструмента для проецирования в компьютерах Apple используется технология МТС и соответствующий клиент, из-за чего использовать ноутбук как монитор появится шанс и в локальной сети, и далеко за пределами, но только в том случае, если известен логин и пароль.

Первый вариант: двумя проводами GND и K0 , в данном случае каждая кнопка подключена через своё сопротивление.

Как установить и использовать программу дистанционной связи (на примере TeamViewer)

• Установите выбранную вами утилиту, используя её официальный сайт, как на ПК, так и на лаптоп, проверьте наличие интернета.
• Откройте программу на вашем ПК.
• Найдите ваше ID.
• Введите ID вашего ПК в раздел ID партнера/Partner ID на лаптопе и нажмите “соединиться/Connect”.
• Утилита попросит у вас пароль, введите его и нажмите “Войти/Log on”
• Если вы всё сделали верно, то теперь у вас есть возможность использовать ноутбук как монитор через стороннее приложение.

На самом деле, мне повезло, и у меня подключение обеих матриц было идентично. Пришлось только разобрать шлейф монитора 17″ и просто переставить контакты местами. Входы в матрицу тоже идентичны, в итоге я одним шлейфом проверил сразу 2 матрицы разных мониторов.

Видно 10 каналов, питание 5 вольт и промежутки между каналами — это масса.

Трындец, вот тут я встал в ступор. Ни одной маркировки на данный разъём.

Хорошо, что есть добрые люди, которые выложили другую версию скалера с точно такой же распиновкой.

Читайте также: Ноутбук или компьютер не видит микрофон: 10 советов, что делать если микрофон не отображается на ПК в Windows

На шлейфе от матрицы до родного скалера всё перепутано. Надо исправить)

На матрице два левых питание +5 их вставляем первыми, затем один красный их середины, это общий. Если перевернуть матрицу, то видно что они уходят на массу.

Для контроля я подключил только общий и питания, включил скалер. Сразу стало понятно, что матрица работает, она сразу стала чёрной

. Без питания, когда работают только лампы, она более светлая.

можно из люминисцентных ламп, всё зависит от того что вы нашли и что желаете сделать.
