Сегодня смартфоны неотъемлемая часть нашей повседневной жизни. Мы используем их для работы, общения, развлечений, и многое другое. И чтобы смартфон всегда был готов к использованию, ему нужно постоянно подзаряжать. Для этого существуют различные USB разъемы, которые позволяют соединять смартфон с источником питания.

На рынке существует несколько разновидностей USB разъемов. Наиболее распространенными являются USB Type-A, USB Type-B и USB Type-C. USB Type-A — самый стандартный разъем, который мы можем найти на большинстве компьютеров, ноутбуков, а также зарядных устройствах. USB Type-B используется в основном для подключения различных устройств, таких как принтеры или сканеры, к компьютеру. USB Type-C — это новейший стандарт, который становится все более популярным в мире смартфонов.

USB Type-C является более универсальным и удобным разъемом. Он имеет ряд преимуществ по сравнению с предыдущими версиями. Во-первых, он позволяет подключить смартфон к любой стороне разъема, что значительно облегчает и ускоряет процесс подключения. Во-вторых, USB Type-C поддерживает более высокую скорость передачи данных, что делает процесс синхронизации и передачи файлов быстрым и эффективным. В-третьих, USB Type-C может передавать большую мощность, что позволяет быстро заряжать смартфон.

Разновидности USB разъемов для смартфонов

USB-разъемы являются одним из основных способов подключения смартфонов к компьютерам и другими устройствами. Они позволяют передавать данные, заряжать устройство и подключать различные периферийные устройства.

Существует несколько разновидностей USB-разъемов для смартфонов, каждая из которых имеет свои особенности и преимущества.

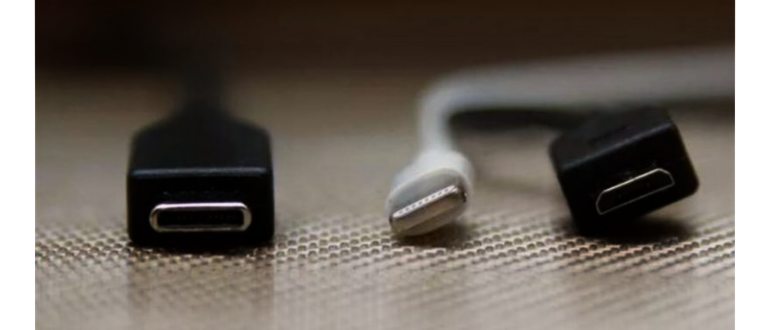

USB Type-C

USB Type-C является сравнительно новым стандартом, который был разработан для замены предыдущих разновидностей USB-разъемов. Он обладает рядом преимуществ:

• Обратимость: USB Type-C можно подключать в любом положении, не заботясь о его ориентации.
• Высокая скорость передачи данных: USB Type-C поддерживает скорости до 10 Гбит/с, что обеспечивает быструю передачу файлов.
• Поддержка зарядки: USB Type-C может заряжать устройство с большей мощностью, чем предыдущие стандарты USB.

Micro USB

Разъем Micro USB является наиболее распространенным типом разъема для смартфонов, особенно для старых моделей. Его преимущества:

• Универсальность: разъем Micro USB совместим с широким спектром устройств.
• Низкая стоимость: Micro USB является наиболее доступным вариантом разъема.

Lightning

Разъем Lightning был разработан компанией Apple и используется в их устройствах. Вот некоторые его особенности:

• Высокая надежность: разъем Lightning обладает механизмом защиты от пыли и влаги.
• Быстрая передача данных: разъем Lightning поддерживает высокую скорость передачи данных.

USB OTG

USB OTG (On-The-Go) — это стандарт, который позволяет смартфону выступать в роли хоста и подключаться к другим устройствам, таким как флеш-накопители или клавиатуры. Разъемы USB OTG могут быть типа Micro USB или USB Type-C.

Независимо от разновидности USB-разъема, важно выбирать качественные кабели и аксессуары, чтобы обеспечить стабильную и безопасную работу вашего смартфона.

Обзор и характеристики

Существует несколько разновидностей USB разъемов для смартфонов, каждая из которых имеет свои особенности и характеристики.

USB Type-A

USB Type-A — самый распространенный и широко используемый разъем. Он имеет форму прямоугольника и используется для подключения к компьютерам, зарядным устройствам и другим устройствам. USB Type-A обеспечивает максимальную скорость передачи данных до 5 Гбит/с.

USB Type-B

USB Type-B — это разъем, который обычно находится на другом конце кабеля и подключается к устройству. Он имеет форму квадрата с выступающими «языками» по бокам. USB Type-B используется для подключения различных устройств, таких как принтеры, сканеры и внешние жесткие диски.

Micro-USB

Micro-USB — это маленький разъем, который используется в большинстве смартфонов и других портативных устройствах. Он имеет размеры примерно 6,8 на 1,6 миллиметра. Micro-USB обеспечивает скорость передачи данных до 480 Мбит/с и поддерживает функцию зарядки устройств.

USB Type-C

USB Type-C — самый новый и универсальный разъем. Он имеет форму овала со скошенными краями и может быть подключен к устройству любой стороной. USB Type-C обеспечивает самую высокую скорость передачи данных до 10 Гбит/с и поддерживает функцию зарядки быстрой зарядки.

Каждый из этих разъемов имеет свои преимущества и особенности, и выбор разъема зависит от конкретных потребностей и требований пользователей.

Сравнение разъемов USB

USB (Universal Serial Bus) является наиболее распространенным и удобным интерфейсом для подключения различных устройств к компьютеру или смартфону. Существует несколько разновидностей USB разъемов, которые отличаются по форм-фактору, скорости передачи данных и поддерживаемым функциям. Ниже представлено сравнение основных типов USB разъемов.

USB 2.0 является наиболее старым и медленным типом разъема. Он поддерживает скорость передачи данных до 480 Мбит/с и не поддерживает быструю зарядку. Однако, USB 2.0 разъемы все еще широко используются в различных устройствах.

USB 3.0 представляет собой более новую версию разъема, способную передавать данные со скоростью до 5 Гбит/с. Он также совместим с USB 2.0 и USB 1.1, что позволяет подключать устройства с разными типами разъемов.

USB 3.1 является наиболее быстрым из представленных типов разъемов, позволяя передавать данные со скоростью до 10 Гбит/с. Он также поддерживает быструю зарядку устройств.

USB Type-C представляет собой новое поколение разъемов USB, которое комбинирует скорость USB 3.1 и функциональность USB Type-C, позволяющую подключать различные устройства с помощью одного разъема. Также USB Type-C поддерживает быструю зарядку устройств и совместим с предыдущими версиями USB разъемов.

В конечном итоге, выбор типа USB разъема зависит от ваших потребностей и совместимости с устройствами. Если вам необходима быстрая передача данных и поддержка быстрой зарядки, стоит обратить внимание на USB 3.1 или USB Type-C разъемы.

Применение USB разъемов

USB разъемы на смартфонах играют важную роль в современном мире технологий. Они позволяют подключать устройства к смартфону для передачи данных, зарядки батареи и даже трансформации смартфона в полноценный компьютер.

С развитием технологий USB появилось множество разъемов, обладающих различной функциональностью. Некоторые из них являются более распространенными и используются для зарядки и передачи данных, в то время как другие отличаются своими специализированными возможностями.

Наиболее популярным и широко используемым разъемом является USB Type-C. Он обладает рядом преимуществ, включая универсальность (способен работать с различными устройствами и портами), скорость передачи данных до 10 Гбит/с и возможность заряжать устройства с высокой мощностью. Кроме того, USB Type-C может использоваться для подключения внешних мониторов, работы с периферийными устройствами и даже зарядки смартфона другим смартфоном.

Еще одним популярным разъемом является USB micro-B. Он чаще всего используется для зарядки и передачи данных смартфонов более старой модели. В отличие от USB Type-C, USB micro-B имеет более ограниченные возможности и скорость передачи данных до 480 Мбит/с.

Также стоит упомянуть USB Type-A, который является наиболее распространенным разъемом USB в компьютерах и других электронных устройствах. USB Type-A используется для подключения периферийных устройств, таких как клавиатуры, мыши, флеш-накопители и т. д. Обычно этот разъем находится на одном конце кабеля, а другой конец может иметь USB Type-C или USB micro-B.

Некоторые смартфоны также оснащены разъемами, такими как USB Type-B, Mini-USB и Lightning. USB Type-B обычно используется для подключения смартфонов к компьютеру или другим устройствам. Mini-USB является более устаревшим разъемом, который все еще используется в некоторых устройствах. Lightning разъем является эксклюзивным разработкой Apple и используется в их устройствах.

В итоге, каждый разъем имеет свою специализацию и применение. В современных смартфонах все чаще используется USB Type-C, который позволяет удобно подключать различные устройства и взаимодействовать с ними. Однако, в зависимости от модели смартфона, могут присутствовать и другие разъемы, такие как USB micro-B, USB Type-A, USB Type-B, Mini-USB и Lightning, обеспечивая совместимость с более широким спектром устройств и запасом возможностей для использования смартфона.

Поддержка разъемов USB у смартфонов

USB (Universal Serial Bus) — универсальная последовательная шина, используемая для подключения различных устройств к компьютеру или мобильному устройству. Разъемы USB, в свою очередь, позволяют подключать смартфоны к другим устройствам, таким как компьютеры, зарядные устройства, наушники и т. д.

Существуют различные типы разъемов USB, которые используются на смартфонах. Некоторые из них:

1. USB Type-A: эти разъемы наиболее распространены и обычно используются для подключения смартфона к компьютеру, зарядному устройству или другому устройству с USB-портом типа A.
2. USB Type-B: эти разъемы реже встречаются на смартфонах и обычно используются для подключения устройств, таких как принтеры или фотокамеры, к смартфону.
3. USB Type-C: это современный и универсальный разъем, который становится все более популярным у смартфонов. Он обладает рядом преимуществ, таких как возможность подключения в любом положении и поддержка быстрой зарядки.

Более новые модели смартфонов зачастую оснащены разъемом USB Type-C, который заменяет более старые разъемы, такие как Micro USB или Mini USB. USB Type-C также поддерживает передачу данных со скоростью до 10 Гбит/с, что делает его привлекательным для пользователей, которые нуждаются в высокой скорости передачи данных.

Важно отметить, что смартфоны с поддержкой различных разъемов USB могут иметь ограничения в функциональности и возможностях подключения к другим устройствам. Например, устройство с USB Type-C может быть несовместимо с зарядным устройством или наушниками, которые используют разъемы старого типа.

При выборе смартфона необходимо принять во внимание тип поддерживаемого разъема USB и его особенности, в зависимости от потребностей пользователя. Возможно, потребуется использование дополнительных переходников или кабелей для подключения смартфона к другим устройствам.

Итак, выбор смартфона с определенным типом разъема USB зависит от индивидуальных потребностей пользователя. Учтите, что некоторые устройства могут потребовать дополнительные адаптеры или кабели для совместимости с выбранным разъемом.

Интернет-помощник собрал в данном разделе публикации, чтобы помочь вам найти ответы на любые вопросы, связанные с сотовой связью и мобильными устройствами

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом — металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ — тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Линии передачи данных

Для USB 1 и 2 используется четырехпроводная система. Кабели имеют такие провода: питание, землю, а затем витую пару для дифференциальной передачи данных.

Для юсб 3 были введены новые линии. Для каждого порта есть TX1+/TX1- и TX2+/TX2-, чтобы передать данные, а для приема данных линии — RX1+/RX1- и RX2+/RX2-.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

Заметим, что такие конвекторы совместимы только между ранними модификациями.

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

USB – A, B, C и D: распиновка, скорость и особенности подключения

Все USB 1.1, 2.0 и 3.0 имеют одинаковую конструкцию разъема типа A, это означает, что он всегда совместим с портом типа A, даже если устройство и хост используют разные версии USB. Они отличаются только тем, что в версиях 3.0 и 3.1 добавлены дополнительные линии для дополнительных сигналов, необходимых для использования режимов SuperSpeed и SuperSpeed+.

В настоящее время кабели USB типа B практически забыты. Это потому, что принтеры и другие крупные устройства уже используют беспроводные WiFi каналы.

Есть в продаже переходники USB Micro C, советуем на запас купить несколько штук, так как будет появляться всё больше оборудования USB-C. Такие адаптеры будут полезны в ситуации, когда у всех вокруг есть только зарядные устройства с «обычным» Micro-USB.

Распиновка USB 2.0

Второй может называться «минус» или просто «земля». Он имеет традиционный цвет — чёрный или синий. На схемах отмечается как GND. Для микро и мини версий USB пятый контакт нужен для поддержки стандарта OTG – подключения к мобильным устройствам периферии. Он не используется в типе B и замыкается на землю в типе А именно для поддержки OTG.

Расположение контактов на всех видах USB 2.0
ФОТО: ru.wikipedia.org

Контакты USB OTG

Четвертый контакт (определение режима) также обычно называют USB «On-the-Go» или просто «OTG». Этот вывод позволяет устройствам переключаться между ролями хоста и периферии.

В смартфоне, например, соединение может позволить телефону работать как запоминающее устройство большой емкости при подключении к компьютеру. Или как хост для чтения данных со съемного запоминающего устройства, подключенного к телефону.

Этот вывод OTG также позволяет устройствам «решать», какие устройства будут получать питание от другого — обычно хост будет подавать питание на периферийное устр-во, хотя в некоторых случаях роли могут быть повторно согласованы.

USB PD

Спецификация Power Delivery обеспечивает уровень мощности до 100 Вт.

Питание также может подаваться во время передачи данных, а это означает, что возможна параллельная работа обеих возможностей.

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

Разъём USB-C

USB-C, технически известный как USB Type-C , представляет собой 24-контактный разъем. Спецификация USB Type-C 1.0 была опубликована разработчиками USB и была завершена в августе 2014 года.

Сегодня этот разъём уже используется в ряде устройств, например в ноутбуках от Apple, планшетах от Samsung и смартфонах Google.

Существует множество устройств которые можно заряжать или подключать с помощью кабелей с таким разъёмом, очень важный плюс его в том, что его невозможно подключить неправильно в отличие от micro-USB.

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка USB на материнской плате

Разъёмы USB на плате подписаны. USB 3.0 заметно отличается от 2.0 размером
ФОТО: forum.oszone.net

Схема контактов USB 2.0 на материнской плате
ФОТО: forum.oszone.net

Изучать назначение контактов для USB 3.0 на плате не имеет смысла, так как разработчики максимально упростили подключение. Для этого используется фишка со всем необходимым комплектом контактов, воткнуть который неправильно практически невозможно.

Если вы владеете знаниями или собственным опытом по подключению USB разных версий, то можете поделиться им в комментариях.

Схемы цоколёвки для зарядки планшетов

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

В смартфоне, например, соединение может позволить телефону работать как запоминающее устройство большой емкости при подключении к компьютеру. Или как хост для чтения данных со съемного запоминающего устройства, подключенного к телефону.

Распиновка USB разъёмов mini, micro, type-C — схемы для распайки в домашних условиях + фото USB разных видов

USB – это специальная шина, соединяющая несколько средств связи между собой. С появлением компьютеров входы — шины стали более чем распространены.

Оригинальный USB может работать на двухскоростной шине, запускающейся на потоке до 1,5 Мбит/с для клавиатуры или мыши и до 12 Мбит/с для дисководов и принтеров.

Более высокие показатели трансляции потока показывает шина, выпущенная чуть позже. Может работать она на скоростях до 480 Мбит/с. На неё обратили пристальное внимание в 1988 году, в период выпуска Apple iMac. Это была официально признанная разработка, которой заменили все ранее выпущенные порты на iMac.

Распиновка USB-кабеля делается очень легко. Каждый сможет в домашних условиях сделать распиновку. Для работы необходимы паяльник и цветовые схемы.
