Какие провода витой пары используются для интернета: виды и характеристики

Современный интернет доступен по всему миру и играет важную роль в нашей повседневной жизни. В основе его работы лежат провода витой пары, которые передают сигналы данных от компьютера к маршрутизатору и обратно. Но какие провода витой пары используются для интернета и как определить их характеристики?

Одним из самых распространенных видов проводов витой пары является категория 5е (Cat5e). Этот кабель используется для передачи данных со скоростью до 1 Гбит/с и обеспечивает надежное соединение между устройствами. Он состоит из четырех витых пар проводов и имеет восемь жил. Кабель Cat5e подходит для большинства домашних и офисных сетей.

Помимо кабеля Cat5e, существуют также категории 6, 6а и 7 проводов витой пары. Кабель Cat6 обеспечивает более высокую пропускную способность до 10 Гбит/с и имеет более жесткие требования к экранированию, что позволяет снизить помехи и повысить надежность передачи данных. Кабель Cat6a и Cat7 имеют еще более высокую скорость передачи данных и предназначены для профессиональных сетей, где требуются высокие показатели производительности.

Как определить, какой кабель витой пары подходит для вашей сети? Вам следует учитывать такие факторы, как скорость интернета, размер сети, необходимость защиты от помех, а также бюджет. В большинстве случаев, для домашних сетей будет достаточно кабеля Cat5e или Cat6, однако при наличии большого количества устройств или требованиях к высоким показателям производительности, стоит обратить внимание на более высокие категории кабелей витой пары.

В итоге, правильный выбор провода витой пары для интернета поможет обеспечить стабильное и быстрое подключение к сети. Важно учитывать требования вашей сети и выбирать кабель, который соответствует этим требованиям. Знание видов и характеристик проводов витой пары позволит вам сделать правильный выбор и настроить надежную и быструю сеть для вашей домашней или офисной среды.

Какие кабели витой пары подходят для подключения к интернету: разновидности и характеристики

Существует несколько типов кабелей витой пары, которые могут быть использованы для подключения к интернету. Каждый из этих типов имеет свои уникальные характеристики и может использоваться в различных ситуациях.

Категория 5е (Cat5e)

Кабели Cat5e являются одними из самых распространенных и доступных вариантов для подключения к интернету. Они состоят из 4 пар витых проводников, обтянутых в одну оболочку. Кабели Cat5e способны достичь скорости передачи данных до 1000 Мбит/с и подходят для большинства домашних и небольших офисных сетей.

Категория 6 (Cat6)

Кабели Cat6 также состоят из 4 пар витых проводников, но они имеют более высокую пропускную способность и надежность, чем Cat5e. Они могут поддерживать скорости передачи данных до 10 Гбит/с на расстоянии до 55 метров. Кабели Cat6 наиболее подходят для более крупных офисных сетей и требовательных приложений, таких как потоковое видео и игры.

Категория 7 (Cat7)

Кабели Cat7 — это самые продвинутые кабели витой пары на данный момент. Они также состоят из 4 пар проводников, но имеют лучшую защиту от помех и возможность передачи данных на более длинные расстояния. Кабели Cat7 способны обеспечивать скорости передачи данных до 10 Гбит/с на расстоянии до 100 метров. Они рекомендуются для использования в цифровых сетях высокой производительности, серверных комнатах и дата-центрах.

Определение подходящего кабеля

Чтобы определить, какой тип кабеля витой пары подходит для ваших конкретных потребностей, вам необходимо учитывать несколько факторов. Во-первых, определите требуемую скорость передачи данных. Во-вторых, учтите длину кабеля и требования к помехозащищенности. Наконец, учтите бюджет и доступность различных типов кабелей.

Таким образом, в зависимости от ваших требований к скорости, длине кабеля и помехозащищенности, вы сможете определить подходящий тип кабеля витой пары для подключения к интернету.

Виды проводов витой пары для передачи данных по сети

Для передачи данных по сети интернета используются различные виды проводов витой пары. Все они содержат несколько жил, обмотанных вокруг другой. Каждая пара жил обеспечивает одну линию передачи данных.

Основные виды проводов витой пары включают:

1. Категория 5е (Cat 5e)

   Этот тип кабеля является наиболее распространенным в резиденциальных и офисных сетях. Кабель Cat 5e имеет четыре пары жил и обеспечивает передачу данных со скоростью до 1 гигабит в секунду.

2. Категория 6 (Cat 6)

   Кабель Cat 6 также имеет четыре пары жил, но он обеспечивает более высокую пропускную способность, чем Cat 5e. Он может передавать данные со скоростью до 10 гигабит в секунду на расстоянии до 55 метров.

3. Категория 6А (Cat 6A)

   Кабель Cat 6A — это усовершенствованная версия Cat 6 с улучшенными характеристиками передачи данных. Он также имеет четыре пары жил и способен передавать данные со скоростью до 10 гигабит в секунду на расстоянии до 100 метров.

4. Категория 7 (Cat 7)

   Кабель Cat 7 является самым продвинутым типом провода витой пары. Он имеет четыре экранированные пары жил и способен передавать данные со скоростью до 10 гигабит в секунду на расстоянии до 100 метров. Кабель Cat 7 обеспечивает более низкое сопротивление и лучшую защиту от электромагнитных помех.

В зависимости от требований и задач, можно определить, какой тип провода витой пары следует использовать в сети для достижения оптимальной производительности и скорости передачи данных.

Узнайте, как определить количество проводов в кабеле интернета

Кабели интернета, используемые для передачи сигнала витой пары, могут содержать разное количество проводов. Приведенные ниже методы помогут вам определить количество проводов в кабеле интернета.

1. Внешний вид кабеля

Первый способ — внешний осмотр кабеля. Витые пары обычно состоят из двух или четырех жил. Если кабель имеет только одну пару проводов, это означает, что он содержит две жилы.

2. Обозначения на кабеле

Второй способ — проверка обозначений на кабеле. Многие кабели имеют надписи или цветовую маркировку, указывающую количество проводов. Например, кабель Cat5e или Cat6 обычно содержит четыре пары проводов, то есть восемь жил в общей сложности.

3. Разделение кабеля

Если у вас нет возможности узнать количество проводов с помощью внешнего осмотра или обозначений на кабеле, можно разделить его. Осторожно разорите изоляцию кабеля на небольшом участке и проверьте, сколько проводов находится внутри. Обратите внимание, что этот способ может повредить кабель и рекомендуется использовать его только в крайних случаях.

В конце концов, знание количества проводов в кабеле интернета может быть полезно при установке сетевых соединений или в случае необходимости замены или ремонта кабеля.

Что важно знать о категориях и стандартах кабелей Ethernet

Для подключения к интернету часто используется кабель Ethernet, который передает данные сетевыми сигналами между компьютерами. Узнать, какой кабель необходим для определенной сети, можно по его категории и стандарту.

Категории кабелей Ethernet

Кабели Ethernet делятся на несколько категорий в зависимости от их характеристик и предназначения. Важно знать, что каждая категория имеет свои ограничения по максимальной скорости передачи данных и длине кабелей.

• Категория 5e (Cat 5e) — наиболее распространенная категория кабелей Ethernet. Они обеспечивают скорость передачи данных до 1000 Мбит/с и могут использоваться для подключения к интернету или локальных сетей.
• Категория 6 (Cat 6) — кабели Cat 6 позволяют достичь скорости до 10 Гбит/с на расстоянии до 55 метров. Они обладают более высокой скоростью и меньшими потерями сигнала по сравнению с кабелями Cat 5e.
• Категория 6a (Cat 6a) — кабели Cat 6a имеют такую же скорость передачи данных, как и Cat 6, но на большие расстоянии до 100 метров. Они обеспечивают более надежное соединение и меньше помех.
• Категория 7 (Cat 7) — кабели Cat 7 обладают самой высокой скоростью передачи данных до 10 Гбит/с на расстоянии до 100 метров. Они имеют более эффективное экранирование, что обеспечивает меньше помех и более стабильное соединение.

Стандарты кабелей Ethernet

Кроме категорий, кабели Ethernet также соответствуют определенным стандартам, которые определяют, как организованы и сконфигурированы жилы в кабеле.

• Тип Straight-through — это стандартный тип кабеля Ethernet, в котором жилы соединяются в одинаковом порядке на обоих концах кабеля. Этот тип кабеля используется для подключения компьютеров к сетевым устройствам, таким как маршрутизаторы или коммутаторы.
• Тип Crossover — в кабеле типа Crossover жилы перекрестно соединены на концах кабеля. Он используется для прямого соединения двух компьютеров без использования сетевого устройства.

Знание категории и стандарта кабеля Ethernet позволит определить, какой кабель необходим для подключения к интернету или локальной сети, а также сколько кабелей и как их подключать.

Особенности выбора кабелей витой пары для разных типов интернет-подключения

Для определения подходящего кабеля витой пары для интернет-подключения необходимо учитывать несколько ключевых факторов. Подбор правильного кабеля является важным шагом при создании стабильного и эффективного сетевого соединения.

Тип подключения

Первый шаг при выборе кабеля витой пары — определить тип интернет-подключения. Существует несколько различных технологий подключения, включая Ethernet, Fast Ethernet, Gigabit Ethernet и другие. Каждый из этих типов требует соответствующего кабеля с определенными характеристиками.

Скорость интернета

Важным фактором при выборе кабеля витой пары является скорость интернета, которая требуется для вашего подключения. Существуют разные классы кабелей витой пары (категории), которые определяют максимальную скорость передачи данных. Например, кабель категории 5E позволяет достичь скорости до 1000 Мбит/с, в то время как кабель категории 6 поддерживает скорость до 10 Гбит/с.

Длина кабеля

Еще одним важным фактором является длина кабеля, которая требуется для вашего интернет-подключения. Каждый тип кабеля витой пары имеет свои ограничения по максимальной длине, при которой обеспечивается стабильное и надежное соединение. Например, для кабеля категории 5E максимальная длина составляет 100 метров, в то время как для кабеля категории 6 — около 55 метров.

Устанавливаемое оборудование

Важно также учитывать оборудование, которое будет использоваться для вашего интернет-подключения. Некоторые устройства могут требовать определенного типа кабеля или поддерживать только определенные категории. Поэтому перед подключением кабеля необходимо проверить совместимость с установленным оборудованием.

Учитывая вышеперечисленные факторы — тип подключения, скорость интернета, длину кабеля и используемое оборудование, вы сможете правильно выбрать необходимый кабель витой пары для вашего интернет-подключения.

Сотовые телефоны, форум о популярных проблемах и неисправностях

Ошибки, допущенные при обжатии

Неправильная рассортировка перед обжатием жилы по цвету. Некоторые недобросовестные производители цвет оплетки каждого провода делают очень тусклым, поэтому многие люди при слабом освещении путают бело-зеленую с бело-синей парой. Будьте внимательны.

Каждый проводник в коннекторе должен до предела вставлен. Внимательно проверьте все ли кончики видны.

Необходимо чтобы защитная оболочка витой пары на 0.5 мм — 0.7 мм входила в коннектор. При обжимании её также прижимают, благодаря этому вырвать проводки при вытаскивании из гнезда ноутбука намного сложнее.

Имейте ввиду, что кримпер не вечный, и с годами начинает все чаще обжимать с браком. Коннекторы также делятся на хорошие по качеству и плохие, поэтому лучше взять проверенные, не экономить. Даже опытный монтажник который знает как нужно обжать витую пару, с таким инструментом наделает много косяков.

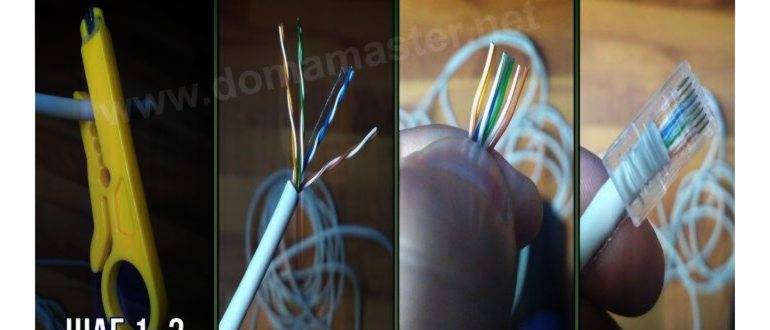

Обжим витой пары. Шаг 4

Прямой кабель (для соединения «компьютер – роутер/хаб») для Интернета

Этот вариант часто встречается в современных ЛВС, подразделяется на два метода обжимки:

1. Стандарт TIA/EIA-568A (используется реже). Зелено-белый, зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый.
2. Стандарт TIA/EIA-568B (используется гораздо чаще). Оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый.

F/UTP 4x2x0.51 Cat.5e Solid PE — внешний защитный слой из фольги, 4 пары по 2 жилы, диаметр жилы 0.51мм, категории 5e, каждая жила в виде цельной проволоки, внешняя оболочка полиэтилен, подходит для внешней прокладки

Способы определения качества кабеля витая пара

Второй критерий, на который обращаем внимание – материал изготовления жил. Медь – стандарт для витой пары, но в последнее время часто можно встретить биметаллические жилы, которые по качеству уступают медным. Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди.

Такие изделия более доступны по стоимости, но обладают рядом недостатков, не характерных для чисто медных жил:

• такие жилы недостаточно надёжно фиксируются в разъёмах, образуя так называемый «плавающий» контакт;
• существует ограничение по длине участков биметаллической витой пары (до 25 метров при 100 метрах для классического медного кабеля);
• во время заделки витой пары в разъём возможны значительные колебания волнового сопротивления, что сказывается на стабильности передачи сигнала конечному устройству;
• при повреждении или возникновении необходимости перекладки кабеля рассчитывать на сохранение прежних характеристик не приходится;
• у кабелей со стальным сердечником максимальная скорость передачи информации будет лежать в пределах 10 Мб/сек, для жил с алюминиевым сердечником – до 100 Мб/сек.

Наконец, о качестве витой пары можно судить по такой характеристике, как толщина жил. Чем больше диаметр, тем качественнее кабель, у известных производителей он составляет от 0.51 мм. Толщина жилы в промежутке 0.4–0.5 мм говорит о некачественной продукции.

Чаще всего более тонкие жилы можно наблюдать на паре коричневого и синего цветов, поскольку для 100-мегабитных сетей они не используются.

И последний критерий проверки качества – наличие сертификата. Крупные производители сертифицируют свою продукцию, мелкие – нет, поскольку это накладно.

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

Как выбрать

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Для стандартной квартирной сети, следует подобрать провод максимально правильно. Рекомендуется применять кабель из четырех пар, который в общем будет иметь восемь жил. Самый простой, двухпарный провод невозможно проложить по причине несовместимости с определенными сетевыми протоколами.

Чтобы приобрести провод наиболее верно, следует соблюдать такие рекомендации:

• витую пару запрещается присоединять при помощи скрутки или иных похожих видов соединений, которые могут быть применены в классической электропроводке. Чтобы их максимально правильно соединить между собой, следует применять репитеры или специальные переходники;
• переходники склонны делать сигнал более слабым. Репитерам необходимо питание и стоимость их немалая. Рекомендуется покупать провод так, чтобы его длины было достаточно от одного прибора до другого. Не помешает определенный запас, так выйдет дешевле, чем покупка репитеров;
• рекомендуемый класс провода — пятый. С повышением класса улучшается качество получения сигнала;
• схема разводки интернета по квартире должна быть с однопроволочными жилами;
• предусмотренное экранирование необходимо, однако его нельзя назвать обязательным мероприятием.

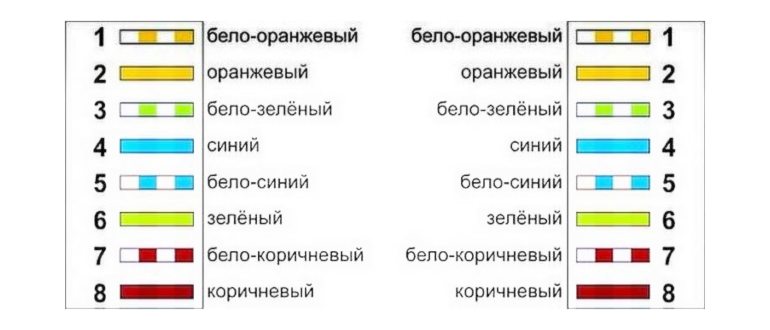

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т. д., к роутерам и другим сетевым устройствам.

• Первый вариант (тип Т586A): одна сторона имеет следующий порядок контактов (от 1 до – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.
• Второй вариант (тип Т568B). Одна сторона имеет следующий порядок контактов (от 1 до – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Кроссовый кабель: схема обжима

• Одна сторона имеет следующий порядок контактов (от 1 до – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
• Другая сторона имеет следующий порядок контактов (от 1 до — бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

Развитие технологий передачи данных не стоит на месте. Теоретически возможно, что скоро витая пара станет устаревшим типом кабеля, но на данный момент – это самый используемый, надежный и дешевый вид сетевого кабеля.

Кроме описанных характеристик, ВП также имеет разный пропускаемый частотный диапазон (МГц), в зависимости от которого кабелю присваивается категория.

Тестирование

Как видно, вариантов изготовления патч-корда для соединения двух и более сетевых устройств весьма много. При этом может применяться как схема подключения витой пары 8 проводов под Интернет, так и вариант с четырьмя проводами. Выбор делается из расчета необходимой скорости передачи данных, а также с учетом возможной экономии расходного материала.

Подгорнов Илья Владимирович Всё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Первый способ — тестер кабельный

Покупаем тестер кабельный, который может определить качество провода, качество обжима кабеля интернет, обнаружить обрывы. Из-за этих всех неполадок работать интернет на ПК не будет. Разобраться, как ним пользоваться несложно. Инструкция думаем тоже не понадобится. А вот немного денег потратить придется.
