Обжим соединителя с проводами является важным этапом при монтаже электрических систем и применяется во многих областях, включая электротехнику, телекоммуникации и автомобильную промышленность. Корректный и надежный обжим гарантирует эффективное соединение проводов, обеспечивая надежность и безопасность работы системы.

В данной статье мы рассмотрим основные принципы и техники обжима соединителя с проводами, а также поделимся полезными советами и рекомендациями, которые помогут вам выполнить эту задачу профессионально и безопасно.

Основная цель обжима соединителя – создание надежного электрического контакта между проводами, который обеспечит передачу электрического сигнала или энергии. При обжиме соединителя происходит сжатие его контактной части на провод, создавая механическое соединение и сохраняя электрические характеристики системы.

Для обжима соединителя с проводами необходимы специальные инструменты и материалы, такие как обжимные клещи, разъемы, провода и интерфейсные элементы. Важно правильно подобрать комплектующие, обратив внимание на их характеристики и производителя, чтобы обеспечить надежность и долговечность соединения.

Обжим соединителя с проводами: основные принципы и техники

Обжим соединителя с проводами – это процесс создания надежного электрического соединения между проводами с помощью специального инструмента – обжимного клеща. Данный процесс широко применяется в различных отраслях, включая электрическую промышленность, строительство, автомобильную индустрию и домашнюю электротехнику.

Установка надежного соединения проводника с соединителем требует правильного подхода и техники. Вот основные принципы и техники для обжима соединителя с проводами:

1. Правильная выборка обжимного соединителя: перед началом обжима необходимо выбрать подходящий соединитель для соответствующего типа провода. Различные типы проводов требуют соединителей разного диаметра и конструкции. Размер соединителя должен быть таким, чтобы обеспечивать надежное и непрерывное соединение с проводом.
2. Подготовка провода: перед проведением обжима, необходимо правильно подготовить провод. Это включает удаление изоляции с конца провода на нужной длине и просмотр наличия повреждений или окисления на медных проводах. Провод должен быть чистым и готовым для соединения.
3. Установка провода в соединитель: требуется аккуратно вставить провод внутрь соединителя. Провод должен быть правильной длины, чтобы достичь максимального контакта с материалом соединителя. При вставке провода внеся поворот, он может искривиться или сместиться, что приведет к ненадежному соединению.
4. Обжим соединителя: после установки провода в соединитель, требуется использовать обжимной инструмент для создания прочного соединения. Обжимной инструмент должен быть правильного размера и типа для выбранного соединителя. Клещи должны быть правильно установлены и можно приступать к процессу обжима.

Важно отметить, что процесс обжима провода может различаться в зависимости от типа провода, соединителя и инструментов. Для достижения наилучших результатов рекомендуется ознакомиться с инструкцией по обжиму, предоставленной производителем инструмента или соединителя.

В заключение, обжим соединителя с проводами – это неотъемлемая часть работы в электротехнике и других отраслях. Правильный выбор соединителя, подготовка провода, установка и обжим соединителя – все эти шаги являются важными для обеспечения надежного и безопасного электрического соединения.

Подготовка к обжиму соединителя: выбор инструментов и проводов

Для успешного обжима соединителя необходимо подготовить правильные инструменты и выбрать качественные провода. В этом разделе мы рассмотрим основные аспекты подготовки к обжиму соединителя.

Выбор инструментов

В процессе обжима соединителя вам потребуется следующий инструментарий:

• Обжимной инструмент: выбор обжимного инструмента зависит от типа соединителя и размера провода. Обязательно убедитесь, что выбранный вами обжимной инструмент совместим с используемыми соединителями.
• Клещи для обрезки проводов: необходимые для отрезки излишков провода после обжима.
• Изоляционный инструмент: используется для удаления изоляции с концов провода перед обжимом.
• Маркировочные инструменты: для обозначения проводов после обжима и изоляции с целью лучшей идентификации в будущем.

Выбор проводов

Выбор проводов для обжима соединителя также имеет важное значение. Вот несколько рекомендаций по выбору качественных проводов:

• Материал провода: лучше всего выбирать провода из меди, поскольку они обладают высокой электропроводностью и прочностью.
• Толщина провода: выберите провод, подходящий для конкретного соединителя и предназначения. Обычно провода с меньшим сечением применяются для более тонких соединителей, а провода с большим сечением — для более мощных соединителей.
• Изоляция провода: проверьте качество изоляции провода. Она должна быть гибкой, надежной и защищать от перегрева и короткого замыкания.

Правильный выбор инструментов и проводов является важным шагом для успешного обжима соединителя. Убедитесь, что вы обладаете правильными инструментами и выбрали качественные провода, чтобы обеспечить надежное и безопасное соединение.

Основные этапы техники обжима соединителя с проводами

Обжим соединителя с проводами — процесс создания надежного электрического соединения между проводами с помощью специального инструмента, называемого обжимным клещами. Качество обжима напрямую влияет на надежность и долговечность соединения.

1. Подготовка инструментов и материалов. Для обжима соединителя с проводами потребуется обжимные клещи, провода, соединители и, если необходимо, термоусадочные трубки и изоляционная лента.
2. Подготовка проводов. Необходимо удалить изоляцию с концов проводов на необходимую длину, используя специальный инструмент, например, срезатель для проводов или нож.
3. Вставка проводов в соединитель. Провода вставляются в соединитель таким образом, чтобы они полностью охватывали внутренние контакты соединителя.
4. Установка соединителя в обжимные клещи. Соединитель с проводами помещается в обжимные клещи в соответствии с их типом и размером.
5. Обжим соединителя. С помощью обжимных клещей равномерное давление накладывается на соединитель, создавая надежное соединение между проводами и контактами. Процесс обжима должен быть до конца завершен, чтобы обеспечить хорошую электрическую связь.
6. Проверка обжима. После обжима необходимо проверить качество соединения. Для этого проводятся визуальный осмотр и, при необходимости, измерение сопротивления соединения.

Правильное выполнение всех этапов техники обжима соединителя с проводами гарантирует качественное электрическое соединение, устойчивое к вибрациям и другим внешним воздействиям.

Техники обжима соединителя с проводами различных типов

Обжим соединителя с проводами – это процесс создания надежного электрического контакта между проводом и соединителем. Существует несколько техник обжима соединителей с проводами различных типов, каждая из которых имеет свои особенности.

1. Техника обжима соединителя с проводом без изоляции

Данная техника используется, когда провод не имеет изоляции или когда необходимо создать механический контакт без учета изоляции. Применяется, например, для обжима кабелей с более тонкими проводами.

• Разделите концы проводов на несколько тонких ниток, чтобы усилить их контакт с соединителем.
• Поместите провода в соединитель и используйте специальный инструмент для обжима, чтобы надежно закрепить соединитель на проводах.

2. Техника обжима соединителя с проводом с изоляцией

Эта техника используется, когда провод имеет изоляцию, которую необходимо сохранить в целости. Обжим проводов с изоляцией требует особого внимания и аккуратности, чтобы избежать повреждений изоляции.

• Обнажите небольшой участок провода от изоляции, чтобы получить доступ к металлическому проводнику.
• Поместите обнаженный участок провода в соединитель и используйте инструмент для обжима, чтобы закрепить соединитель.
• Убедитесь, что изоляция не повреждена и не выступает за пределы соединителя.

3. Техника обжима соединителя с многожильным проводом

Для обжима многожильного провода требуется особая техника, чтобы гарантировать надежный контакт с каждым проводником.

1. Разделите многожильный провод на отдельные проводники.
2. Поместите каждый проводник в соединитель и используйте инструмент для обжима, чтобы закрепить их.
3. Убедитесь, что каждый проводник тщательно закреплен и не имеет зазоров в соединителе.

4. Техника обжима соединителя с оплеткой

В случае, когда провод имеет оплетку наружу, необходимо использовать специальную технику обжима для обеспечения надежного контакта между оплеткой и соединителем.

• Отсоедините оплетку от провода на несколько сантиметров.
• Обнажите провод от изоляции на несколько миллиметров.
• Поместите отсоединенную оплетку и обнаженный провод в соединитель и используйте инструмент для обжима, чтобы закрепить их.
• Убедитесь, что оплетка и провод тщательно закреплены в соединителе.

При выборе техники обжима соединителя с проводами необходимо учитывать тип провода, его изоляцию и требования по надежности контакта. Каждый тип соединителя может иметь свои особенности и требования, поэтому следует ориентироваться на инструкции производителя и использовать подходящие инструменты для обжима.

Проверка качества и надежности обжима соединителя

После выполнения обжима соединителя с проводами необходимо провести проверку качества и надежности получившегося соединения. Это позволит убедиться в правильности работы соединения и предотвратить возможные поломки или потерю сигнала. В этом разделе рассмотрим основные методы проверки качества и надежности обжима соединителя.

Внешний осмотр соединителя

Первым шагом при проверке обжима соединителя является визуальный осмотр самого соединителя. Обратите внимание на состояние изоляции, оболочки проводов и контактных элементов. Проведите проверку на наличие трещин, повреждений или признаков окисления. Если обнаружены какие-либо дефекты, необходимо заменить соединитель и провести повторный обжим.

Проверка электрической целостности

Для проверки электрической целостности обжатого соединителя необходимо использовать мультиметр или другое приборное оборудование. Подключите мультиметр к соединителю и измерьте сопротивление между проводами. Оно должно быть нулевым или очень близким к нулю. Если значение сопротивления значительно отличается от нуля, возможно, обжим выполнен некачественно или при обжиме произошло повреждение проводов.

Проверка механической надежности

Для проверки механической надежности обжима необходимо выполнять различные механические воздействия на соединитель. Например, можно небольшими усилиями попробовать открутить провод от соединителя или сгнуть его. Если провод не поддается никакому механическому воздействию и остается надежно закрепленным в соединителе, это говорит о высоком качестве и надежности обжима.

Проверка уровня помех

Для проверки уровня помех в обжатом соединителе используют специальные приборы, такие как осциллограф или спектроанализатор. Эти устройства позволяют анализировать электромагнитные помехи, шумы и другие аномалии в проводимом сигнале. Если такие помехи обнаружены, возможно, обжим выполнен некачественно или провода не были правильно закреплены в соединителе. В этом случае необходимо исправить обжим или заменить соединитель.

Заключение

Проверка качества и надежности обжима соединителя является важным этапом установки проводов. Правильно выполненный обжим обеспечивает надежное соединение проводов, минимизирует потери сигнала и уменьшает риск поломки. При проверке обжатого соединителя следует обращать внимание на внешний осмотр, электрическую целостность, механическую надежность и уровень помех. При обнаружении неправильно выполненного обжима необходимо его исправить или заменить соединитель.

Обсуждение популярных проблем и неисправностей сотовых телефонов

1 вариант – метод скрутки

Если ранее вы сталкивались с электрическими проводами, то слышали и про этот способ. Его суть заключается в том, что жилы соединяются посредством скручивания.

Обычно скрутку используют, чтобы распределить провода в распаечной коробке, при монтаже розеток, устройстве выключателей и для соединения поврежденной электрической цепи.

Сам процесс скрутки происходит следующим образом: многожильный провод делится на отдельные токопроводящие жилы, далее одинаковые провода соединяются друг с другом.

Такой способ не является самым эффективным, потому что могут возникать перебои в распространении сигнала. Но в таком случае провод все же остается рабочим. Способ скручивания наиболее подходит для временного решения проблемы.

• Нож или ножницы для удаления оплетки;
• Электромонтажный инструмент для зачистки жил (стриппер);
• Изолента;
• Спички или зажигалка;
• Припой на основе олова диаметром 0,3-0,5 мм;
• Термоусадочная трубка 1,5 мм или 0,75 мм (после нагрева).

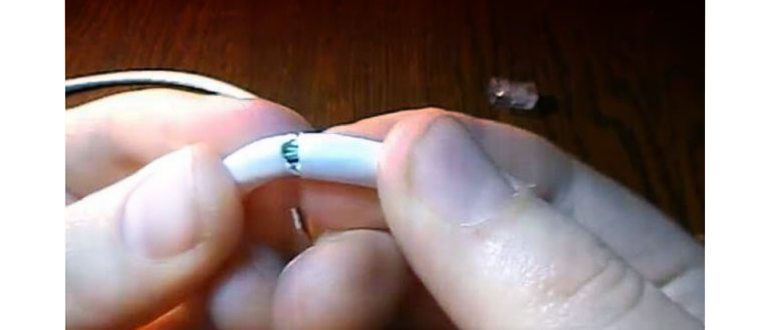

1. Для начала с кабелей аккуратно нужно снять верхнюю оболочку, примерно на 3-4 см от концов, в дальнейшем она не понадобится.
2. Внутри изоляции жилы скручены парами, поэтому следует раскрутить каждую пару и развести жилы в разные концы.
3. Затем при помощи стриппера с каждого провода удаляется изоляционный слой (15 -20 мм).
4. Далее провода, имееющие одинаковый цвет соединяются между собой скруткой, необходимо делать витки одного размера и обеспечить плотное прилегание жил друг к другу.
5. Все лишнее обрезается, чтобы кабель выглядел аккуратно. Кончики проводов также удаляются с помощью кусачек, оставляется лишь по сантиметру скрутки.
6. Для так называемой «пайки» не требуется специальное дорогое оборудование. Припой режется небольшими кусочками, далее ими обматывается каждая скрученная пара проводников.
7. Затем зажженная спичка подносится к каждой паре. Это необходимо для того, чтобы припой расплавился, так повышается качество соединения.
8. Каждая жила изолируется с помощью термоусадки. Трубка надевается на концы скруток и нагревается.
9. Для обеспечения защиты каждую пару приматывают к кабелю изолентой в несколько слоев (2-3).

Если работы выполнена аккуратно, то кабель не изменит свою форму и его можно будет спрять (в стену или под плинтус).

ВАЖНО! Стоит помнить, что данный способ лишь временное решение, при первой же возможности отремонтированный кабель нужно заменить целым. Это гарантия безопасности и бесперебойного сигнала.

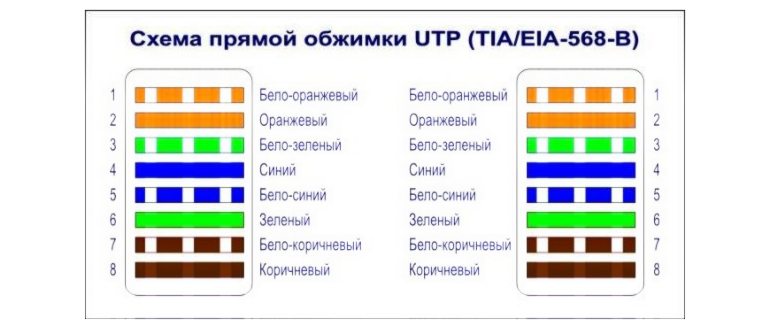

Схема прямого построения цветных жил на обоих концах кабеля выглядит следующим образом:

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.

Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

Вывод

Самый простой способ – скрутка, он не требует особых навыков, инструментов и усилий. Но все же он не подходит для обеспечения высокоскоростного интернета.

Если вы нацелены получить качественную передачу данных, то лучше приобрести кабель заводского изготовления и по инструкции соединить его с необходимыми устройствами. Это будет более безопасно и качественно.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

Что Такое Обжать Соединитель с Проводами

Мы не можем опубликовать ваш комментарий, так как он нарушает правила публикаций на сайте.

Как обжать интернет-кабель

Речь пойдёт о кабеле типа «витая пара», который чаще всего используется для соединения компьютера с роутером, компьютера с хабом или свитчем, компьютера с компьютером. Такой тип кабеля также распространён у многих интернет-провайдеров для подключения абонентов к сети Интернет.

В идеале, чтобы изготовить такой кабель понадобится всего один инструмент. А именно — обжимные клещи, или «обжимка». Однако, можно воспользоваться и подручными средствами (об этом расскажем позже).

Кроме «обжимки» нам потребуются отрезок кабеля нужной длины и специальные разъёмы для сетевого кабеля — коннекторы RJ45.

Кроме того, разумно будет расположить под рукой схему обжима для витой пары, чтобы при необходимости посмотреть как подключить провод.

Распространенные проблемы при обжиме витой пары

При выполнении обжима коннекторов RJ45 часто встречаются следующие типичные проблемы:

• Провода вставлены не полностью. Это приводит к потере контакта и сбоям при передаче данных. Убедитесь, что провода вошли в контакты до упора.
• Неправильная распиновка. Перепутана последовательность подключения проводов или использована разная схема в разъемах. В результате оборудование не видит соединение.
• Слабый обжим контактов. При вдавливании проводов не раздался характерный щелчок или провода вытягиваются без усилий. Нужно проверить инструмент и сделать обжим еще раз.
• Повреждение проводников при разделке кабеля. Приводит к короткому замыканию или обрыву линии. Аккуратность при разделке — залог успеха.
• Неправильный выбор кабеля для обжима. Использование кабеля низкого качества или не соответствующего стандартам снижает надежность соединения.

Для исключения проблем крайне важна тщательность, строгое следование инструкции и соблюдение стандартов. При возникновении сомнений лучше перепроверить каждый шаг.

На работников всех организаций независимо от формы собственности, занятых техническим обслуживанием электроустановок и выполняющих в них строительные, монтажные и ремонтные работы 19%, 66 голосов

Схема расположения проводов

Это самая важная часть теории, которую необходимо знать перед практикой. Интернет-кабель работает правильно только в том случае, если провода вставлены в коннектор определенным образом. В зависимости от типа подключения и количества витых пар, порядок может отличаться. Существует два основных вида подключения: прямой (568в) и перекрестный (568а).

Особенности обжима 4-парного кабеля

При обжиме 4-парного кабеля в разъем RJ45 вставляется только 2 пары проводов из 4 имеющихся.

Используются контакты 1, 2, 3 и 6. Первая пара подключается к контактам 1 и 2, вторая — к 3 и 6. Остальные контакты остаются свободными.

Обжим 4-парного кабеля часто используется для подключения IP-телефонии, организации домашних сетей, коммутации старого оборудования.

Максимально возможная скорость в таком варианте подключения составляет 100 Мбит/с.

Следует быть очень внимательным при обжиме и строго следовать выбранной схеме распайки контактов с обоих сторон.

Выбираем холодильник для дома или дачи

Выбирать холодильник — та еще мука. Много параметров, в которых сложно разобраться, хочется не очень дорогой, но надежный и удобный. Лучший. При том что критерии…

Что Такое Обжать Соединитель с Проводами

Обжим витой пары на 4 жилы отличается только количеством используемых проводов, принцип подключения интернет-кабеля по цветам сохраняется.

Как обжать кабель под RG45

1. Возьмите провод с небольшим запасом по длине, чтобы была возможность провести обжимку повторно, и кабель после нескольких неудачных попыток всё равно дотянулся до нужного устройства.
2. Замерьте на каждом конце около 20 мм и удалите оплетку с помощью ножа или любого другого инструмента.
3. Раскрутите маленькие провода и выстройте в соответствии с нужной схемой (цветовой порядок описан выше и зависит от типа подключения).
4. Выровняйте все маленькие провода по длине, чтобы их можно было равномерно засунуть в коннектор до упора. Главное условие — каждый проводок должен зайти в соответствующие желобки в коннекторе до конца.
5. Вставьте коннектор в клещи для зажима и сожмите кримпер до конца. И на этом процесс закончен, интернетовский кабель готов к эксплуатации.

Определившись со схемой, мы переходим к самой главной части всей процедуры — опрессовке разъёма RJ-45 с помощью специального инструмента — обжима. Особенность работы с кримпером заключается в том, что он существенно экономит время и выполняет ответственную часть самостоятельно.

Опрессовка коннектора при помощи обжима

Определившись со схемой, мы переходим к самой главной части всей процедуры — опрессовке разъёма RJ-45 с помощью специального инструмента — обжима. Особенность работы с кримпером заключается в том, что он существенно экономит время и выполняет ответственную часть самостоятельно.

Следите за тем, чтобы ничего не отходило и не выпадало. Для завершения операции мы оденем изолирующий колпачок. Теперь всё готово к использованию!

Если проводимая сеть состоит из двух конечных устройств (компьютер-компьютер, компьютер-принтер), не включая при этом роутера, хаба и т.д., то на одном конце должна использоваться распиновка первого типа, а на другом — второго. Если же устройства сети будут подключены к общему маршрутизатору, то один из стандартов применяется при построении всей сети.
