Как заменить коннектор интернет-кабеля дома: пошаговая инструкция

Кабель для подключения к интернету является одним из важных элементов любой домашней сети. Однако со временем коннекторы могут изнашиваться или испортиться. В таких случаях требуется заменить коннекторы самостоятельно, чтобы обеспечить надежный и качественный сигнал.

Перед началом процесса замены коннектора необходимо проверить, насколько надежны контакты сетевого кабеля. Для этого можно использовать специальные приборы или просто визуально осмотреть коннекторы. Если вы заметили, что контакты износились или выглядят поврежденными, то настало время для их замены.

Как правило, для замены коннекторов требуется инструмент под названием обжима. Обжимка – это процесс, при котором внешняя оболочка кабеля удаляется, а проводники кабеля поднимаются. Затем проводники вставляются в коннектор и фиксируются с помощью обжимных щек. Это обеспечивает прочное соединение и необходимую электрическую связь между кабелем и разъемом.

Шаг 1: Подготовка кабеля к замене коннектора

Перед тем, как заменить коннектор интернет-кабеля, необходимо проверить его состояние и подготовить кабель к обжиму нового коннектора. Для этого следует выполнить следующие действия:

1. Визуально осмотрите кабель. Убедитесь, что он не имеет физических повреждений, таких как трещины, переломы или сгибы.
2. Проверьте, как кабель был обжат ранее. Убедитесь, что коннектор был правильно обжат и плотно сидит на кабеле. Если обжим не удался или коннектор не сидит крепко, то потребуется заменить коннектор.
3. Отрежьте небольшой кусок кабеля (примерно 2-3 сантиметра) с помощью резака или ножниц. Это позволит вам создать свежий конец кабеля для обжима нового коннектора.

Теперь кабель готов к замене коннектора, и вы можете приступать к следующему шагу.

Шаг 2: Отсоединение старого коннектора от кабеля

Перед тем, как приступить к отсоединению старого коннектора от кабеля, необходимо убедиться в правильности выбора типа коннектора: RJ-45 для сетевого кабеля или F-тип для коаксиального кабеля.

Для начала необходимо удалить защитную оболочку кабеля на приблизительно 2 сантиметра, с помощью специального инструмента — обжима. Загните оболочку кабеля и осторожно удалите ее, не повреждая внутренние провода.

После удаления оболочки кабеля, вам понадобится правильно обрезать и оголить внутренние провода. Для этого отрежьте около 1-1,5 сантиметра изоляции с помощью стриппера или острых ножниц.

Проверьте правильность обрезки, убедившись, что правильные провода оголены на нужной длине и не повреждены.

После этого осторожно изолируйте провода, чтобы предотвратить их короткое замыкание и повреждение кабеля. Вы можете использовать электроизоляционную ленту или пластиковые наконечники для защиты проводов.

Шаг 3: Установка нового коннектора на кабель

После того, как вы успешно удалите старый коннектор с сетевого кабеля, установка нового коннектора будет последним шагом в процессе замены. Убедитесь, что у вас есть новый коннектор, который соответствует типу вашего кабеля (например, RJ45 для Ethernet кабелей).

Для начала, проверьте правильность установки коннектора по инструкции производителя, которая обычно прилагается к новому коннектору. Убедитесь, что вы имеете все необходимые инструменты, такие как резак для кабеля и щипцы для разделения проводников.

Процесс установки нового коннектора включает следующие шаги:

1. Отрежьте около 2-3 см внешней изоляции кабеля с помощью резака для кабеля.
2. Осмотрите проводники внутри кабеля, чтобы убедиться в их правильной организации и соответствии схеме разводки (например, проводник 1 должен быть соединен с пином 1 на коннекторе).
3. При необходимости подрежьте проводники, чтобы они были одинаковой длины и правильно вставьте их в отверстия коннектора, соблюдая правильную схему разводки.
4. Используйте щипцы для раздвоения проводников внутри коннектора, чтобы обеспечить надежное соединение. Убедитесь, что проводники плотно сидят в своих местах.
5. Проверьте правильность установки коннектора, убедившись, что все проводники тщательно закреплены и не выступают из отверстий коннектора. Затем тщательно проверьте соединение на наличие возможных повреждений или обрывов.

Как только вы установите новый коннектор, включите устройство, которое будет использоваться с кабелем, и проверьте, работает ли подключение. Если все правильно выполнено, вы должны иметь стабильное интернет-соединение без проблем.

Шаг 4: Проверка качества соединения

После обжима нового коннектора и установки сетевого кабеля следует проверить правильность подключения и качество соединения.

Для этого можно воспользоваться специальными инструментами, такими как тестер сетевых кабелей или кабельный тестер. Подключите один конец тестера к порту роутера или сетевого коммутатора, а другой конец — к обжатому коннектору.

Запустите тестер и дождитесь завершения проверки. Программа тестера автоматически проверит качество соединения и сообщит о результате.

Если результат проверки соответствует требованиям, то можно считать, что замена коннектора интернет-кабеля произведена успешно. Если же результаты проверки показывают наличие проблем, то следует перепроверить правильность обжима и надежность соединения.

В случае необходимости, можно использовать дополнительные инструменты, такие как мультиметр или осциллограф, чтобы более подробно проанализировать параметры соединения и идентифицировать возможные неисправности.

Не забывайте, что качество соединения сетевого кабеля напрямую влияет на скорость и стабильность интернет-соединения. Поэтому регулярная проверка и обслуживание сетевого оборудования, включая замену коннекторов, является важной задачей для поддержания качественной работы домашней сети.

Как Проверить Правильность Обжима Сетевого Кабеля

Проверка правильности обжима сетевого кабеля является важным этапом процедуры установки или замены коннектора интернет-кабеля. Эта проверка поможет убедиться в надежности соединения и препятствует возникновению проблем с передачей данных.

Вот несколько шагов, которые помогут вам проверить корректность обжима сетевого кабеля:

1. Визуальный осмотр: Первым шагом является визуальный осмотр соединения между кабелем и коннектором. Убедитесь, что проводники равномерно выходят из коннектора и надежно прикреплены к контактам.
2. Проверка натяжения: Убедитесь, что кабель надежно закреплен внутри коннектора. Попробуйте слегка потянуть кабель, чтобы убедиться, что он надежно закреплен и не будет выходить из коннектора.
3. Проверка контактов: Используйте специальный инструмент для проверки контактов, например, проверяющее устройство RJ45. Вставьте коннектор в устройство и убедитесь, что все контакты кабеля находятся в правильном положении и надежно контактируют с соответствующими контактами в устройстве.
4. Тестирование связи: Подключите сетевой кабель к соответствующим устройствам и выполните тест связи. Убедитесь, что соединение установлено и сетевое подключение работает без сбоев.

Необходимо отметить, что правильный обжим сетевого кабеля является важным условием для надежной работы сети. Если вы не уверены в своих навыках обжима, рекомендуется обратиться к специалисту, чтобы гарантировать надежность и стабильность вашего сетевого соединения.

Шаг 1: Подготовка инструментов и материалов

Перед тем, как заменить коннектор интернет-кабеля дома, необходимо подготовить все необходимые инструменты и материалы. Это гарантирует удобство и правильность выполнения работы.

Инструменты:

• Обжимка для сетевого кабеля
• Кусачки
• Отвертка

Материалы:

• Новый коннектор для сетевого кабеля
• Запасной кабель, если требуется заменить старый

Важно выбирать обжимку и коннекторы, совместимые с вашим кабелем. Убедитесь, что размеры и типы соответствуют вашим потребностям.

Перед началом замены, убедитесь, что у вас есть все необходимые инструменты и материалы. Это позволит вам сохранить правильность и эффективность процесса замены коннектора интернет-кабеля.

Ремонт телефонов: вопросы и ответы

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.
https://www.youtube.com/watch?v=rNNckAnvFX4

Перекрёстный обжим (кроссовер)

После расположения проводов в нужном порядке подравниваем их края с помощью ножа и вставляем в коннектор, который держим защёлкой вниз. Каждый провод должен попасть в свой канал — это нужно контролировать со всех сторон.

Затем вставляем коннектор в обжимные клещи и продвигаем до упора. Надавливаем на рукоятки, чтобы ножи проткнули коннектор и зафиксировали контакты в каналах. Операцию нужно повторить для второго конца витой пары, после чего можно соединять однотипные сетевые устройства.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

Как обжать кабель для интернета по цветам?

Хороший кабель должен иметь категорию 5. Выглядит как толстый (обычно серый) шнур, внутри него восемь медных проводов, которые перевиты парами. Это сделано в целях гашения наводок от сигналов соседних пар.

Каждый провод имеет свою цветовую маркировку. Она стандартная и первое, к чему нужно будет привыкнуть — это правильно их располагать в ряд. Существует две схемы обжима кабеля — прямой обжим и перекрестный. Лично я перекрестный ни разу не использовал. Сегодня мы изучим схему прямого обжима:

Для того, чтобы понять, как действовать, во время работы держите перед глазами следующую схему:

Главное отличие прямого обжима от перекрестного — провода на обоих коннекторах расположены в строго одинаковом порядке (слева на право, разъем повернут «язычком»наружу):

Используется прямая схема для соединения маршрутизатора и компьютера. Как раз то, что надо. Все, что нам осталось — это качественно обжать. Читаем далее.

Категории по пропускной способности

Витая пара также делится на категории, в зависимости от её пропускной способности.

Для создания домашней локальной сети достаточно использовать cat 5 или 5e. В офисах компаний обычно используются 5, 5e, реже 6, 6a, а 7 и 7а.

• Cat 5 — пары работают с частотой до 100 мгц, пропускают до 100 мегабит в секунду;
• Cat 5e — пары с рабочей частотой до 125 мгц, пропускает до 1 тыс. мегабит в секунду (1 гигабит в секунду).;
• Cat 6 и Cat 6a — пары работают с частотой 250 и 500 мгц соответственно, могут пропускать до 10гигабит в секунду;
• Cat 7 и 7a — пары работают с частотой 600 и 1200 мгц соответственно, могут пропускать до 100 гигабит в секунду.

Самой популярной из них на момент написания статьи является витая пара FTP Cat 5e, потому что она может пропускать данные со скорость до 1 гигабит/сек и при этом достаточно дешёвая. Именно этот кабель стоит приобретать для создания локальной компьютерной сети или подключения ПК к роутеру.

Актуальный ассортимент сетевых коннекторов можно посмотреть на странице https://lan-art.ru/catalog/komponenty-sks/konnektory-skotchloki/ .

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.
https://www.youtube.com/watch?v=rNNckAnvFX4

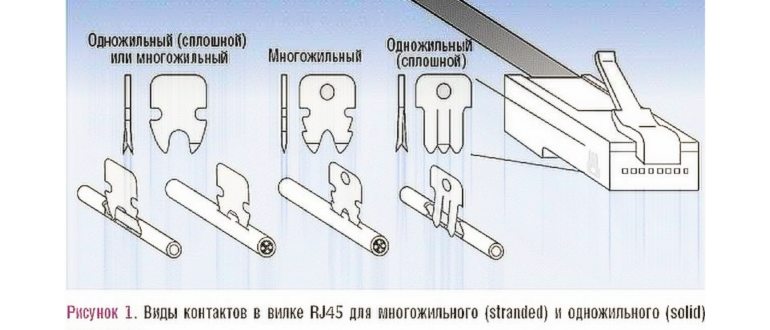

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Стандарты кабельной продукции видам экранирования

В домашних и офисных условиях используется (как правило) 4-контактный кабель.

Он не имеет никакого экранирования, прокладывается обычно в стенах, кабель-каналах и очень чувствителен к любым электромагнитным излучениям.

Самый защищённый стандарт — это STP. Он имеет экран для каждой пары жил отдельно и общий экран в виде сетки. Очень часто используется в промышленности и дата-центрах.

Что такое обжим витой пары и как его делать

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

В основном витая пара выпускается из 2 пар (4 провода) и 4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Схемы обжима интернет-кабеля

Прежде чем рассказать, на сайте строительного журнала samastroyka.ru , как обжать сетевой кабель без обжимки, нужно разобраться вот с чем. Во-первых, для обжима сетевого кабеля применяется две схемы — прямое и перекрёстное соединение.

Всего в сетевом кабеле находится восемь жил разных цветов, в некоторых случаях, может быть использовано всего четыре. Вот именно их и нужно определённым образом завести в коннектор, после чего обжать, хорошо зафиксировать в нем.

Не буду вдаваться в подробности, и разбирать каждую из существующих схем подключения интернет кабеля, скажу только вот что. В большинстве случаев, достаточно будет соединить интернет кабель по следующей схеме (слева направо):

Перед подключением коннектора RJ45, с сетевого кабеля нужно будет снять оплётку, примерно 3 см, и расправить проводники витых пар согласно вышеуказанной цветовой схеме.

Актуальный ассортимент сетевых коннекторов можно посмотреть на странице https://lan-art.ru/catalog/komponenty-sks/konnektory-skotchloki/ .

Ну а далее останется завести каждую из жил сетевого кабеля в коннектор, после чего обжать его без использования клещей.

Вы уже убедились, что обжим — это достаточно кропотливый и тщательный процесс? Инструмент призван сэкономить время и обеспечить достойное качество работ. Если нет никакой возможности достать или попросить инструмент, можно что-то придумать…
