Как обжать интернет-кабель 4 жилы Rostelecom: пошаговая инструкция

Шаг 1: Подготовьте необходимые инструменты:

• Обжимной инструмент для RJ-45 разъемов
• Интернет-кабель с 4 жилами
• Нож или кусачки для обрезания изоляции кабеля
• Тестер для проверки правильности обжатия

Шаг 2: Отрежьте нужную длину кабеля с учетом оставления запаса для обрезания и обжимки.

Шаг 3: Отрежьте изоляцию кабеля, оставляя примерно 2-3 см для распределения жил.

Шаг 4: Разделите 4 жилы кабеля по цветам и распределите их в порядке: бело-синий, синий, бело-оранжевый, оранжевый.

Шаг 5: Отрежьте конечность каждой жилы для получения ровных концов.

Шаг 6: Вставьте жилы в порядке вставки в разъем RJ-45: белый-оранжевый, оранжевый, бело-синий, синий.

Шаг 7: Установите разъем в обжимной инструмент и плотно сожмите, чтобы порезать изоляцию и зафиксировать жилы.

Шаг 8: Проверьте правильность обжатия с помощью тестера, подключив его к другому концу кабеля.

Шаг 9: Повторите операции с другим концом кабеля.

Шаг 10: Готово! Теперь вы можете подключить обжатый интернет-кабель 4 жилы Rostelecom к соответствующим портам вашего оборудования.

Необходимые инструменты

Для обжатия интернет-кабеля 4 жилы Rostelecom вам понадобятся следующие инструменты:

• Кабель с 4 жилами: Убедитесь, что у вас есть кабель с четырьмя жилами, который соответствует требованиям Rostelecom.
• Обжимной инструмент: Для обжатия кабеля потребуется специальный инструмент, который позволит надежно закрепить RJ-45 разъемы на концах кабеля.
• Нож: Вам понадобится острый нож для удаления внешней оболочки кабеля и отгибания проводников.
• Отрезчик провода: Им можно отрезать нужную длину кабеля.
• Плоскогубцы: Плоскогубцы помогут снять изоляцию с проводников и согнуть их в нужную форму для подключения к разъему.
• Тестер: Для проверки работоспособности кабеля после обжатия вам потребуется сетевой тестер.

Убедитесь, что у вас есть все необходимые инструменты перед началом процесса обжатия интернет-кабеля 4 жилы Rostelecom.

Шаг 1: Подготовка кабеля

Перед началом процесса обжатия интернет-кабеля 4 жилы Rostelecom необходимо подготовить все необходимые инструменты и принадлежности.

Для начала вам потребуются:

• Интернет-кабель 4 жилы Rostelecom;
• Разъем RJ-45;
• Кабельный нож или острый нож;
• Пассатижи или кримпер для обжима.

Убедитесь, что у вас есть все необходимое перед началом процесса и постарайтесь иметь под рукой дополнительные запасные разъемы и кабели на случай ошибок.

Предостережения:

Перед началом работы отключите интернет-кабель от источника питания или сетевого оборудования, чтобы избежать повреждения устройств и получения электрического удара.

Будьте осторожны при работе с острыми объектами (нож, кабельный нож) и используйте их с умом, чтобы избежать травматизма.

Шаг 2: Подготовка разъема

Прежде чем приступить к обжатию интернет-кабеля, необходимо подготовить разъем. Пошаговая инструкция ниже поможет выполнить этот этап правильно и без проблем.

1. Возьмите разъем RJ-45. Убедитесь, что он соответствует вашим требованиям и подходит для обжатия четырехжильного кабеля.
2. Разделите провода на четыре группы. Каждая группа представляет одну из четырех жил кабеля — обычно они имеют разный цвет или волосатость для идентификации.
3. Отстрейчте внешнюю изоляцию на кабеле. Оставьте примерно 2 сантиметра свободного кабеля, чтобы иметь возможность работать с жилами и не повредить их.
4. Аккуратно отстригите излишки проводов и удалите изоляцию на каждой жиле. Оставьте только небольшую часть изоляции, достаточную для последующего обжатия.
5. Проверьте, что жилы расположены в правильном порядке и не перекрещиваются. Правильный порядок жил обычно указан на разъеме RJ-45 или в инструкции, прилагаемой к нему.
6. Вставьте жилы в соответствующие отверстия разъема RJ-45. Убедитесь, что они расположены плотно и не имеют никаких свободных зазоров.

После выполнения этих шагов, разъем будет готов для обжатия. Осталось только продолжить собирать интернет-кабель, следуя следующим шагам инструкции.

Шаг 3: Обжатие кабеля на разъем

После того, как вы подготовили кабель, необходимо обжать его на разъем RJ-45. Для этого понадобятся следующие инструменты:

• Обрезчик для кабеля
• Инструмент для снятия изоляции
• Зажим-модуль для разъема RJ-45

Процесс обжатия кабеля на разъем включает следующие шаги:

1. Используя обрезчик для кабеля, аккуратно обрежьте конец кабеля, чтобы получить ровный и обнаженный проводник.
2. Используя инструмент для снятия изоляции, удалите примерно 2 сантиметра изоляции с конца кабеля, чтобы обнажить проводники.
3. Разделите проводники по цветам — они должны иметь следующую последовательность: белый-оранжевый, оранжевый, белый-зеленый, голубой, белый-голубой, зеленый, белый-коричневый, коричневый.
4. Установите проводники в соответствующие отверстия в зажим-модуле разъема RJ-45. Перед этим обязательно проверьте, что проводники правильно расположены и не перекрещиваются.
5. Нажмите на зажим-модуль, чтобы проводники фиксировались внутри разъема.

После выполнения всех этих шагов вы должны получить правильно обжатый интернет-кабель с разъемом RJ-45 на конце. Убедитесь, что проводники надежно закреплены в разъеме и правильно соединены по цветам.

Возможно задать вопрос эксперту

1 вариант – метод скрутки

Если ранее вы сталкивались с электрическими проводами, то слышали и про этот способ. Его суть заключается в том, что жилы соединяются посредством скручивания.

Обычно скрутку используют, чтобы распределить провода в распаечной коробке, при монтаже розеток, устройстве выключателей и для соединения поврежденной электрической цепи.

Сам процесс скрутки происходит следующим образом: многожильный провод делится на отдельные токопроводящие жилы, далее одинаковые провода соединяются друг с другом.

Такой способ не является самым эффективным, потому что могут возникать перебои в распространении сигнала. Но в таком случае провод все же остается рабочим. Способ скручивания наиболее подходит для временного решения проблемы.

• Нож или ножницы для удаления оплетки;
• Электромонтажный инструмент для зачистки жил (стриппер);
• Изолента;
• Спички или зажигалка;
• Припой на основе олова диаметром 0,3-0,5 мм;
• Термоусадочная трубка 1,5 мм или 0,75 мм (после нагрева).

1. Для начала с кабелей аккуратно нужно снять верхнюю оболочку, примерно на 3-4 см от концов, в дальнейшем она не понадобится.
2. Внутри изоляции жилы скручены парами, поэтому следует раскрутить каждую пару и развести жилы в разные концы.
3. Затем при помощи стриппера с каждого провода удаляется изоляционный слой (15 -20 мм).
4. Далее провода, имееющие одинаковый цвет соединяются между собой скруткой, необходимо делать витки одного размера и обеспечить плотное прилегание жил друг к другу.
5. Все лишнее обрезается, чтобы кабель выглядел аккуратно. Кончики проводов также удаляются с помощью кусачек, оставляется лишь по сантиметру скрутки.
6. Для так называемой «пайки» не требуется специальное дорогое оборудование. Припой режется небольшими кусочками, далее ими обматывается каждая скрученная пара проводников.
7. Затем зажженная спичка подносится к каждой паре. Это необходимо для того, чтобы припой расплавился, так повышается качество соединения.
8. Каждая жила изолируется с помощью термоусадки. Трубка надевается на концы скруток и нагревается.
9. Для обеспечения защиты каждую пару приматывают к кабелю изолентой в несколько слоев (2-3).

Если работы выполнена аккуратно, то кабель не изменит свою форму и его можно будет спрять (в стену или под плинтус).

ВАЖНО! Стоит помнить, что данный способ лишь временное решение, при первой же возможности отремонтированный кабель нужно заменить целым. Это гарантия безопасности и бесперебойного сигнала.

Самый популярный вид, который наиболее часто встречается в электрических схемах бытовой техники. Но они не подойдут для силовой электрической разводки, то есть их нельзя использовать в электрическом щитке.

Основные методы соединения интернет-кабеля

Существует четыре способа, которыми можно соединить провода самостоятельно. Конечно, для некоторых требуется специальный инструмент, но большинство выполняется без дополнительных приспособлений. Если же вы считаете все эти способы сложными, то можно купить в строительном магазине патч-корд нужной длины.

Комментарии

+2 Dima 25.01.2016 17:44 Спасибо, повторил по видео — получилось. Первый раз ошибся, решив, что самое крайнее положение и есть 6 контакт, а это 8 на самом деле. Пришлось обрезать и делать заново — будьте внимательны!

-2 bmwmexan 30.05.2016 12:52 Здравствуйте.Пробовал по вашей инструкции, все бесполезно к комппу подключаешь или роутеру,ноль не работает лампочки сетевые даже не загораються.Что может быть?подскажите пожалуйста

0 Сергей 06.08.2016 22:26 Благодарю! Если бы не видос, я бы сложил руки) На 3 раз удалось… Не было зажимных клещей и поэтому удалось отверткой и щипцами) Еще раз спасибо

Здравствуйте.Пробовал по вашей инструкции, все бесполезно к комппу подключаешь или роутеру,ноль не работает лампочки сетевые даже не загораються.Что может быть?подскажите пожалуйста

Ошибка в монтаже, нужно прозвонить кабель и от этого плясать дальше. Цитировать
Обновить список комментариев RSS лента комментариев этой записи

Инструменты для обжима витой пары

Для обжима необходимы специальные клещи (кримпер) — приспособление с несколькими рабочими зонами:

1. Инструмент для работы должен быть достаточно массивным, поскольку легкие клещи могут быстро выйти из строя.
2. Части обжимающего пресса не должны быть смещены относительно друг друга. Любое искривление может привести к поломке коннектора.
3. Эргономичность. Кримпер должен быть удобен в работе, иначе руки будут быстро уставать.

Возможна также обжимка при помощи прямой отвертки, однако качество и надежность такого соединения будут низкими, потому лучше использовать кримпер, либо обжать провод клещами позже, если сейчас инструмента нет под рукой.

Следующее, что понадобится — это электронный тестер, который поможет выявить проблемы соединения еще до подключения устройств. Существуют девайсы с расширенным набором функций, способные оценивать скорость передачи данных, уровень затухания сигнала кабеля и др. Однако при протяжке домашней сети достаточно будет самого простого прибора.

Кроме того, разумно будет расположить под рукой схему обжима для витой пары, чтобы при необходимости посмотреть как подключить провод.

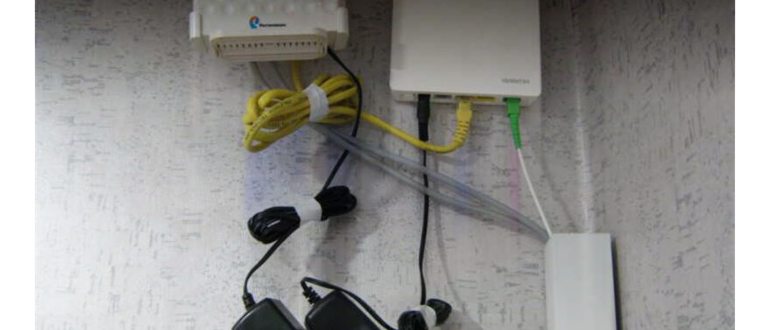

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

Новые (похожие записи)

©2012–2023 HobbyITS.com
Всё содержание, включая идеи оформления и стиль, являются объектом авторского права. Полное или частичное размещение материалов на других сайтах без письменного разрешения владельца/администратора не допускается. По вопросам сотрудничества пишите через форму обратной связи на странице контакты.

Прямой и перекрестный обжим

Для подключения квартиры или дома к сети используют коммутационные шнуры двух видов, каждый из которых соответствует определённой группе коммуникационных устройств. Прямые патч-корды задействуют для сопряжения оборудования с сетевой картой. Концы кабеля соединяют с коннектором однообразно, по схеме Т568А или Т568В.

Посредством перекрестных или кроссовых патч-кордов соединяют однотипные электронные устройства. Чтобы соединить два компьютера, один конец соединительного кабеля обжимают по схеме Т568А, а для обжима второго применяют схему Т568В.

Обратите внимание! При прямом обжиме оба конца провода обжимают одним и тем же способом. Перекрёстный обжим подразумевает работу в соответствии с обоими общепринятыми стандартами.

Копирайт © 2024 База знаний строителя . Все права защищены.
Тема ColorMag от ThemeGrill. Создано на WordPress .

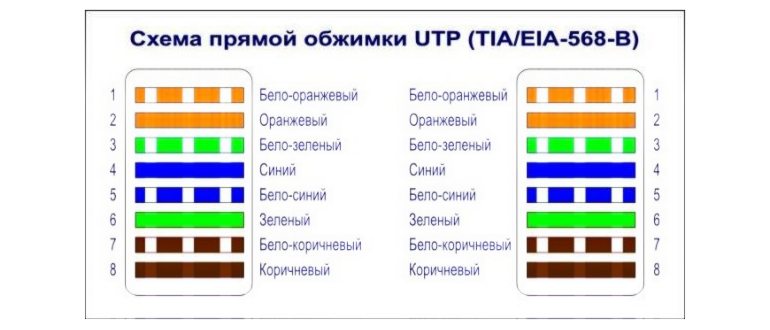

Различные схемы для обжима витой пары 4 и 8 жил
