Как подключить кабель интернета к разъему правильно: пошаговая инструкция

Подключение кабеля интернета к разъему является одной из основных задач при установке домашней сети. От правильного подключения зависит качество и стабильность сигнала. В данной статье мы расскажем вам, как правильно выполнить это подключение с учетом цветов проводов.

1. Возьмите кабель интернета. Он обычно имеет восемь проводов разных цветов. Для удобства мы расположим их в следующем порядке: оранжевый, белый оранжевый, зеленый, белый зеленый, синий, белый синий, красный, белый красный.

2. Возьмите разъем и обратите внимание на его конструкцию. В некоторых разъемах провода подключаются напрямую, в других — необходимо снять нижнюю крышку.

3. Соедините провода кабеля с соответствующими контактами разъема. Следуйте следующей схеме подключения: оранжевый провод к контакту с надписью «orange», белый оранжевый — к контакту «white orange» и так далее. Обратите внимание, что многие разъемы имеют цветовую кодировку на самом разъеме, что значительно упрощает процесс.

Проверка доступности разъема и кабеля

Перед тем, как подключить кабель интернета, необходимо убедиться в доступности и исправности разъема и кабеля. Проверка включает в себя следующие шаги:

1. Визуальный осмотр

Осмотрите разъем, который планируете использовать для подключения интернета. Убедитесь, что он не поврежден и что внутри нет каких-либо посторонних предметов или повреждений.

2. Проверка цветов

В некоторых случаях разъемы интернет-кабелей могут иметь цветовую маркировку. Она помогает правильно подключить кабель и избежать неправильной установки. Если у разъема есть соответствующие цвета, убедитесь, что цвета на разъеме и кабеле совпадают.

3. Физическая проверка

Прежде чем подключить кабель, проверьте его на наличие повреждений, сгибов, перегибов или испорченных коннекторов. Если вы обнаружили какие-либо проблемы, замените кабель перед подключением.

4. Проверка подключения

Подключите кабель к разъему и убедитесь, что он зафиксирован надежно. Проверьте, что кабель правильно подключен и что разъем надежно удерживает его. Также убедитесь, что отсутствуют какие-либо помехи, например, пыль или грязь, внутри разъема.

После проведения всех этих шагов вы можете быть уверены, что разъем и кабель в исправном состоянии и готовы к подключению интернета.

Понимание цветовой схемы кабеля

Правильное подключение кабеля интернета к разъему бывает не таким простым заданием, особенно для новичков. Для того чтобы выполнить подключение правильно, важно понимать цветовую схему кабеля.

Кабель интернета обычно имеет четыре или восемь проводников, каждый из которых окрашен в определенный цвет. Важно учитывать, что разные провайдеры могут использовать разные цветовые схемы, поэтому всегда проверяйте документацию провайдера перед подключением.

Четырехпроводная цветовая схема кабеля

Наиболее распространенной цветовой схемой для четырехпроводного кабеля является следующая:

Каждая пара проводников используется для передачи сигнала в определенном направлении. Обычно пары используются попарно, например, синий и бело-синий проводники образуют первую пару, оранжевый и бело-оранжевый — вторую пару, и так далее. Важно убедиться, что провода корректно сопряжены между собой.

Восьмипроводная цветовая схема кабеля

Для восьмипроводного кабеля цветовая схема может быть разной. Распространенные цветовые схемы включают:

• T568A
• T568B

Иногда провайдеры предоставляют информацию о нужной цветовой схеме именно для их услуг, так что не забудьте проверить документацию.

Важно помнить, что для правильного подключения кабеля интернета к разъему, необходимо соблюдать соответствие цветов проводников с цветами на разъеме. Это поможет избежать возможных проблем с подключением и обеспечит стабильную передачу данных.

Подключение кабеля к разъему по цветам

Для подключения кабеля к разъему правильно, необходимо обратить внимание на цвета проводников. Каждый проводник имеет свой цвет, который обозначен стандартами.

Правильное подключение кабеля по цветам проводников:

• Синий провод – подключается к разъему синего цвета.
• Оранжевый провод – подключается к разъему оранжевого цвета.
• Зеленый провод – подключается к разъему зеленого цвета.
• Коричневый провод – подключается к разъему коричневого цвета.

Обычно проводники кабеля разделены на четыре пары цветов: сине-белый/синий, оранжево-белый/оранжевый, зеленый/зелено-белый, коричневый/коричнево-белый.

Подключение кабеля по цветам проводников с помощью разъема:

Для правильного подключения кабеля к разъему существуют специальные разъемы RJ-45, которые имеют цветовую маркировку для проводников. Проводники кабеля следует вставить в разъем в соответствии с цветовой маркировкой.

В большинстве случаев, цветовые обозначения на разъеме соответствуют стандартам:

Подключение кабеля к разъему по цветам проводников является важным для обеспечения правильного функционирования интернет-соединения. Правильные цветовые сочетания проводников позволяют избежать ошибок при передаче данных.

Проверка соединения и настройка интернета

Подключение к интернету с помощью кабеля и его настройка — это важные шаги для работы с сетью. Проверка соединения и настройка интернета помогут убедиться в правильном подключении и готовности к использованию.

Шаг 1: Проверка кабеля и подключение

Перед тем как начать настройку интернета, убедитесь, что кабель правильно подключен. Для этого выполните следующие действия:

• Убедитесь, что кабель подключен к вашему компьютеру или роутеру.
• Убедитесь, что кабель подключен к розетке или модему.
• Проверьте, что кабель не поврежден и надежно прикреплен к разъемам.

Шаг 2: Проверка интернет-соединения

После того, как кабель правильно подключен, можно проверить интернет-соединение:

1. Откройте любой браузер на вашем компьютере.
2. Введите web-адрес (например, www.google.com) в адресную строку браузера.
3. Нажмите клавишу Enter или кнопку «Ввод».
4. Дождитесь загрузки страницы. Если страница отобразилась без ошибок, значит интернет-соединение работает.

Шаг 3: Настройка интернета

Если интернет-соединение не работает или требуется дополнительная настройка, выполните следующие действия:

1. Проверьте, что все настройки соединения в операционной системе или роутере введены правильно.
2. Свяжитесь с вашим интернет-провайдером для получения помощи по настройке.

После выполнения всех шагов вы должны успешно подключить и настроить интернет с помощью кабеля. Убедитесь, что интернет работает стабильно и по необходимости обращайтесь за помощью к вашему интернет-провайдеру.

Как Правильно Подключить Интернет Кабель по Цветам

Для правильного подключения интернет кабеля важно учесть его цветовую маркировку, которая указывает на соответствующие функциональные характеристики провода. Следуя принципу «цветами к цветам», можно избежать ошибок при подключении.

Шаги по подключению интернет кабеля:

1. Определите нужный кабель интернета для вашей сети. Обычно используется кабель Ethernet, который имеет четыре пары проводников. Каждая пара проводников имеет отличающиеся цвета.
2. Обратите внимание на цветовую маркировку проводников. Каждая пара проводников обычно имеет одну из следующих комбинаций цветов: зеленый и бело-зеленый, оранжевый и бело-оранжевый, синий и бело-синий, коричневый и бело-коричневый.
3. Подключите интернет кабель к сетевому разъему. Обычно, на задней панели компьютера или сетевого устройства находятся отверстия для подключения. Вставьте конец кабеля в соответствующий разъем.
4. Подключите другой конец кабеля к маршрутизатору или модему интернет-провайдера. Обычно на задней панели устройства также располагаются соответствующие разъемы.
5. Убедитесь, что кабель надежно подключен к обоим устройствам. Проверьте, что коннекторы кабеля плотно встали в разъемы, и нет возможности из них выскальзывания.

Описание цветового кодирования проводников:

Правильное подключение интернет кабеля соблюдая цветовую маркировку проводников поможет обеспечить стабильное и надежное соединение в вашей домашней или офисной сети.

Определение типа интернет-кабеля и его назначения

Правильное подключение кабеля интернета к разъему начинается с определения типа кабеля, которым вы будете пользоваться. Существует несколько различных типов кабелей, каждый из которых имеет свои особенности и предназначение.

В зависимости от используемой технологии, могут применяться следующие типы интернет-кабелей:

1. Витая пара (Twisted pair) — наиболее распространенный тип кабеля, используемый для подключения компьютеров или сетевого оборудования к сети Интернет. Витая пара состоит из нескольких проводников, скрученных вместе для уменьшения электромагнитных помех. В разъеме RJ-45 предусмотрено 8 контактов, которые соединяются с проводами в определенной последовательности.

   Важно помнить, что для правильного подключения витой пары необходимо сопоставить провода кабеля цветам на разъеме RJ-45.

2. Коаксиальный кабель (Coaxial cable) — используется в сетях кабельного телевидения и некоторых других специализированных сетях. Коаксиальный кабель имеет один центральный проводник, окруженный экранирующим слоем и внешней оболочкой. Этот тип кабеля не требует сопоставления цветов проводов.
3. Волоконно-оптический кабель (Fiber optic cable) — используется в высокоскоростных сетях и позволяет передавать данные с помощью световых сигналов. Волоконно-оптический кабель обладает высокой пропускной способностью и иммунитетом к электромагнитным помехам.

   Важно отметить, что для подключения волоконно-оптического кабеля требуются специализированные устройства и навыки.

Возможно задать вопрос эксперту

Схема обжима медного 4 жильного сетевого кабеля.

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС — EIA/TIA-568. Вспомним еще раз, о чем там говорится.

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале — не важно, главное — соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие — для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Обжим витой пары : 4 комментария

Здравствуйте. Подскажите, кросс обжим витой пары используется только для соединения компьютеров? А как мне прокинуть кабель между маршрутизаторами?

Здравствуйте, Михаил. На самом деле перекрестный обжим применяют для прямого соединения двух сетевых карт: Компьютер — компьютер, свитч — свитч, хаб — хаб, маршрутизатор — маршрутизатор.

Здравствуйте. Телефонные кабеля имеют 2 или 4 жилы. В обоих случаях используется прямая схема обжима. Жилы вставляются в центральные борозды, 2 или 4 соответственно.

Необходимый инструмент

Что нам понадобится для того, чтобы сделать сетевой LAN кабель своими руками? Во-первых, конечно же кримпер — обжимной инстумент. На фото ниже это своеобразные щипцы с зелёными ручками. Не имея кримпера на руках, даже не пытайтесь обжать витую пару — у Вас это не получится и просто зря потратите время.

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Поздравляем, вы умеете уже очень многое и можете считать себя почти профессиональным монтажником сетей. Но не торопитесь покидать наш сайт — у нас еще большой запас полезной и интересной информации для вас.

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Процесс установки и подключения компьютерной розетки к витой паре

Именно поэтому на розетках могут быть указаны на одних и тех же контактах как зеленые, так и оранжевые цвета. Каким способом подключать — решайте сами, так как большинство современных устройств в состоянии определить схему подключения и корректно работать с ней.

…в нашем случае, в соответствии с маркировкой, получилось следующее подключение. Смотрите фото

Вот и все, наша компьютерная розетка подключена к витой паре. Осталось установить розеточку в корпус и закрыть все декоративной крышкой.
При подключении витой паре к розетке все операции стоит выполнять с особой аккуратностью, так как проводки у витой пары тонкие и могут оборваться.

Проверка с помощью стрелочного мультиметра

Это чуть ли не самый простой способ прозвона кабеля, поскольку такой прибор есть почти в каждом доме. Для проверки берут зеленую и оранжевую пары жилок. Порядок действий следующий:

• переключить прибор в поиск сопротивления;
• коснуться к оранжевым жилкам шупом;
• сопротивление должно установиться на отметке в несколько Ом;
• прикоснуться к зеленым жилкам и провести аналогичную проверку;
• прикоснуться к оранжевой и зеленой жилкам и получить значение сопротивления от 100 Ом и выше.

Если измерение прошло удачно и показало те же цифры, то это указывает на отличное состояние проводов. В случае, когда пары не прозваниваются, необходимо заменить их на неиспользуемые, например, коричневого или синего цвета.

В результате получается надежное соединение с прекрасным контактом. Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с “джеком” отрезаются, зачищаются, берется новый «джек» и процесс повторяется. Главное, запастись «джеками», потому как с первого раза вряд ли получится.

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.

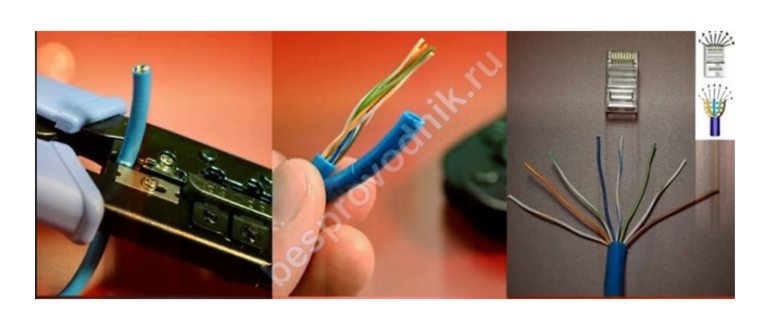

2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

Подготовка к обжиму

Прежде чем приступать к обжиму, необходимо снять изоляционный материал с одного из концов витой пары. Для удобства достаточно убрать 2-3 сантиметра.

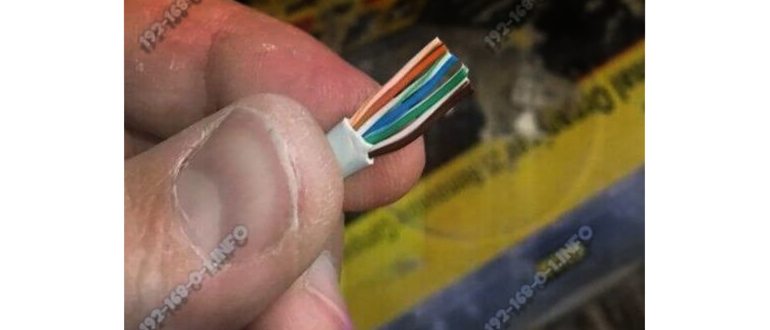

Под изоляцией мы обнаруживаем 8 цветных проводов. Их нужно расположить в определённом порядке — прямом или перекрёстном. Выбор зависит от того, как будет использоваться кабель. Простая проверка:

• Прямое обжатие используется для соединения активного и пассивного устройства. Например, для подключения компьютера к маршрутизатору. Это самый популярный способ. К вашему роутеру или сетевой карте компьютера тоже подключен интернет-кабель с прямым обжатием.
• Перекрестное обжатие (кроссовер) используется для соединения однотипного сетевого оборудования: компьютера с компьютером или маршрутизатора с маршрутизатором. Этот способ применяется намного реже

При прямом обжиме провода с обеих сторон кабеля располагаются в одинаковом порядке. Они должны выглядеть так: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый.

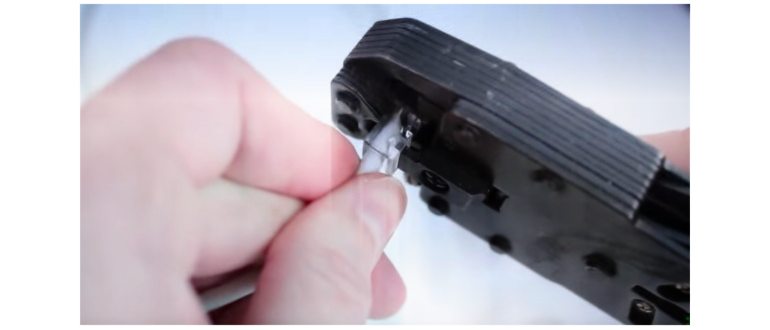

Когда очевидно, что дальше провода уже продвинуть нельзя, нужно их закрепить. Вставляем коннектор в обжимные клещи до упора. С силой сжимаем их рукоятки — ножи войдут в коннектор и продавят контакты.

На этом обжим витой пары на 8 жил завершён. Повторяем операцию для второго конца витой пары, после чего можно подключать кабель к роутеру или компьютеру и проверять его работоспособность.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

Как правильно должен выглядеть обжатый сетевой кабель для интернета

На фото ниже приведены два варианта. Наверху кабель был обжат с нарушениями, так внешняя защитная оплетка не заходит в корпус коннектора, что в итоге скажется на эксплуатационных свойствах соединения. Провода при таком соединении подвержены перелому.
Вариант соединения внизу, когда пластик колодки обжимает внешнюю оплетку витой пары — правильный

Как вы поняли, и в том и другом случае сеть у вас будет. Другое дело, что при соединении как на фото вверху, она может скоро пропасть. Именно поэтому советуем вам потренироваться и сделать все как надо.

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.
